المقدمة :-
استخدم هذا الدليل لاستبدال الكاميرات الخلفية في هاتف iPhone 15 Pro. إذا كانت صورك مشوهة أو غير واضحة، أو كانت الكاميرات لا تركز أو تلتقط الصور على الإطلاق، فقد حان الوقت لاستبدالها
الخطوة الأولى : قم بأعداد هاتفك
- افصل أي كابلات من هاتفك.

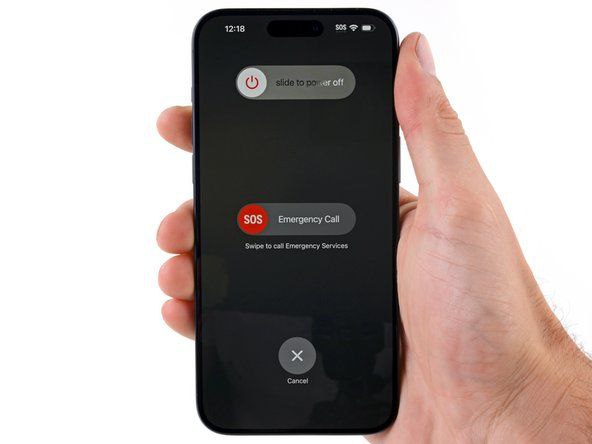

- استمر في الضغط على زر الطاقة وزر التحكم في الصوت ثم مرر الهاتف لإيقاف تشغيله.
- اسمح لبطارية هاتفك أن تستنزف أقل من 25%، حيث أن بطارية ليثيوم أيون المشحونة تشكل خطراً محتملاً على السلامة.

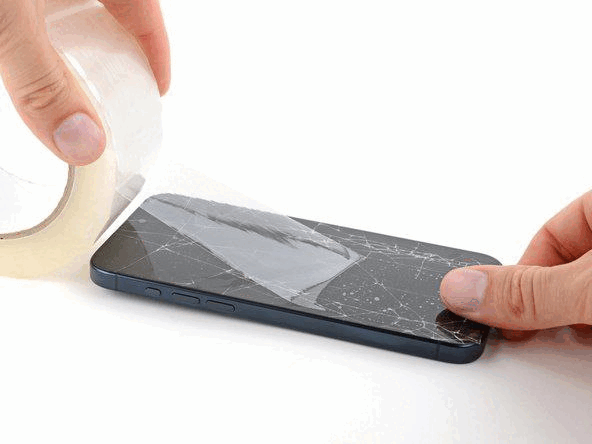

الخطوة الثانية : ضع شريطًا لاصقًا فوق أي شقوق
ضع شريطًا لاصقًا فوق أي شقوق إذا كانت الشاشة أو الزجاج الخلفي لديك متشققًا بشدة، ضع شرائح متداخلة من شريط التغليف فوق الزجاج لحماية نفسك وتسهيل عملية التفكيك.
- تأكد من وجود منطقة ناعمة بالقرب من الحافة السفلية بحيث تكون كبيرة بما يكفي لكي تلتصق اداة الشفط.

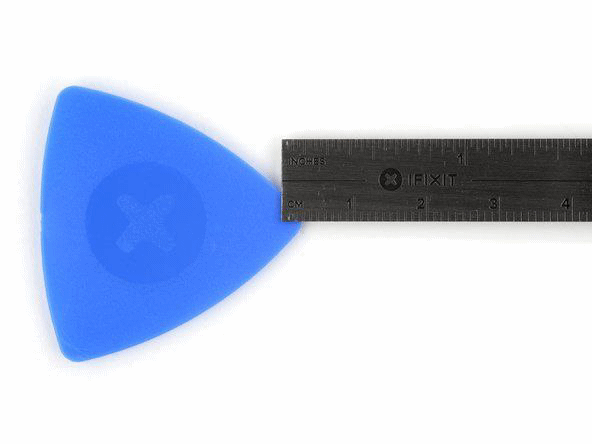

الخطوة الثالثة : خلي علامة الحد على ادواة الفتح
قم بقياس 3 ملم من الطرف وقم بوضع علامة على اداة الفتح باستخدام قلم تحديد .
- إذا تم إدخال أداة الفتح بشكل أعمق من اللازم، فقد تتسبب في إتلاف جهازك. اتبع هذه الخطوة لتحديد أداة الفتح ومنع حدوث أي تلف.
- يمكنك أيضًا تحديد الزوايا الأخرى لأداة الفتح بقياسات مختلفة.

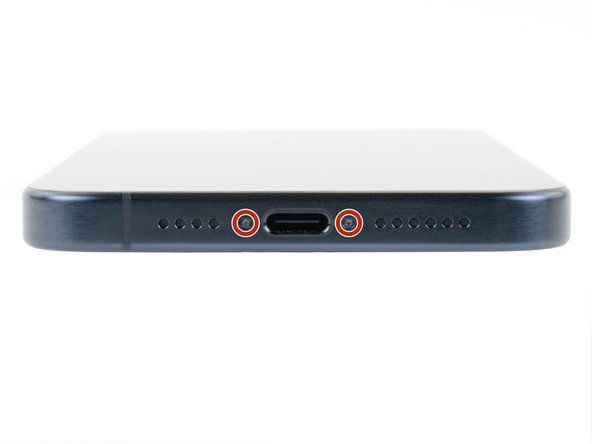

الخطوة الرابعة : قم بأزالة البرغيان اللذان يثبتان الشاشة
استخدم مفك P2 Pentalobe لإزالة المسمارين اللذين يبلغ طولهما 7.2 مم على جانبي منفذ الشحن.

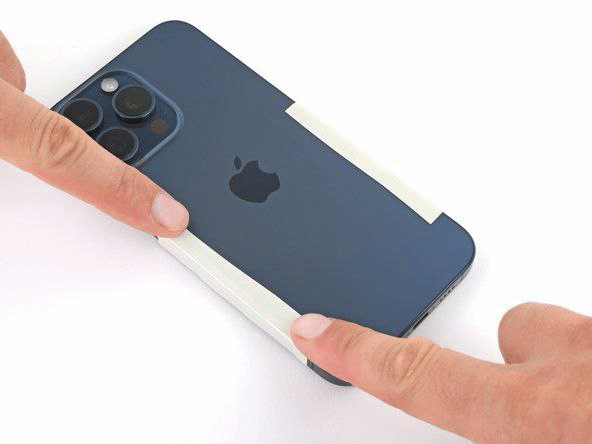

الخطوة الخامسة: تأمين الزجاج الخلفي .
قم بقص شريطين من الشريط اللاصق، ثم ضعهما على طول الحواف الطويلة للهاتف، ثم قم بطيهما فوق الزجاج الخلفي لتثبيته.
- تقوم اداة الفتح بتطبيق قوة الشفط على كل من الشاشة والزجاج الخلفي. لفتح الشاشة، تحتاج إلى تأمين الزجاج الخلفي بشريط لاصق.
- توضح الخطواتان التالية أداة لفتح الشاشة، وهي أداة مصممة لتسهيل عملية الفتح. إذا كنت لا تستخدم أداة ، فتخطَّ الخطواتان التالية للحصول على طريقة بديلة.
- هنالك طريقتان لفتح الشاشة الأولى و الاسهل بأستخدام سائل الأمونيا (خطوة رقم 6) والأخرى بالتسخين والقطع التدريجي للمادة الاصقة (الخطوة رقم 7 فصاعدا)
- تخطى هذه الخطوة ان كنت لا تملك سائل الأمونيا لتجد طريقة بديلة
الخطوة السادسة : قم بتجهيز اداة الشفط
- مع توجيه الشاشة للأعلى قم بوضع الذراعين فوق الحافة السفلية اليسرى لهاتفك
- قم بأسناد هاتفك ليستقر بشكل افقي مستوي , صندوق صغير قد يفي بالغرض او كتاب
- قم بضغط العتلة للقيام بعملية الشفط
- قم بوضع سائل الأمونيا الغير مضر للجهاز تدريجيا مع قيامك بفك الضغط لألغاء فعالية لاسق الشاشة.
- قم بوضع سائل الأمونيا تدريجيا من الزاوية السفلية اليسرى و ثم اليمنى فصاعدا الى ان نزال المادة الاصقة كليا
- إذا وجدت أن سطح جهاز iPhone الخاص بك زلق للغاية بحيث لا يتمكن جهاز الشفط من التمسك به، فاستخدم شريطًا لإنشاء سطح أكثر ثباتًا.
- سائل الأمونيا سيكون متواجد بشكل مجاني عند طلب الشاشة بالأضافة الى لاسق شاشة جديد
- تخط هذه الخطوة ان قمت بفتح الشاشة بالطريقة السابقة

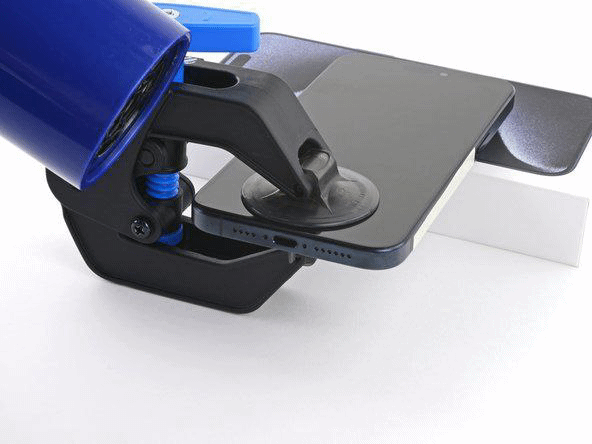

الخطوة السابعة : طريقة اخرى لفتح الشاشة
- بعد تثبيت اداة الشفط استخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة السفلية للشاشة حتى تصبح ساخنة عند لمسها.
- احرص على عدم تسخين الهاتف بدرجة أعلى من ذلك - فالبطارية معرضة للتلف بسبب الحرارة.
- انتظر لمدة تصل إلى دقيقة حتى تنفصل المادة اللاصقة وتتشكل فجوة بين الشاشة والإطار.
- إذا لم تظهر فجوة بعد مرور دقيقة واحدة، ضع المزيد من الحرارة وأدر المقبض ربع دورة. اترك أداة الشفط والوقت يقومان بالعمل نيابة عنك.
- قم بأدخال اداة الفتح في الفجو وقم بفتح الشاشة تدريجيا مع ابعاد اداة الشفط استفد من الخطوة الثامنة بعملية الفتح
الخطوة الثامنة : اكمل عملية فتح الشاشة
- يمكنك البدء من هذه الخطوة ان لم تملك اداة الشفط

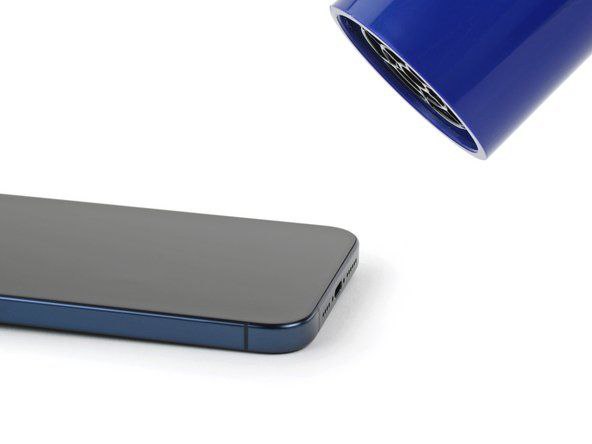

- ستخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة السفلية للشاشة حتى تصبح ساخنة عند لمسها.
- احرص على عدم تسخين الهاتف بدرجة أعلى من ذلك - فالبطارية معرضة للتلف بسبب الحرارة.

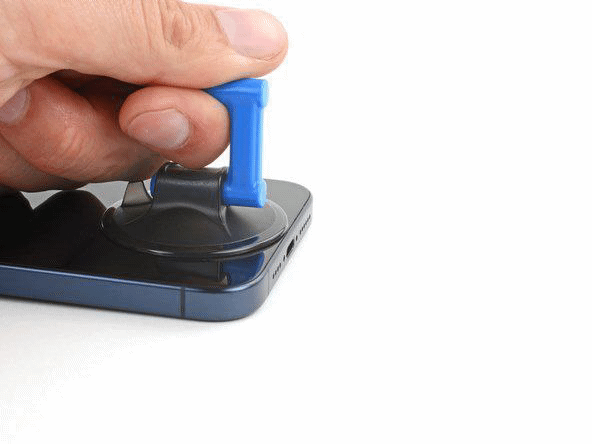

- .قم بوضع مقبض الشفط على الحافة السفلية للشاشة
- اسحب المقبض لأعلى بقوة ثابتة لإنشاء فجوة بين الشاشة والإطار
- ادخل طرف اداة الفتح في الفجوة.

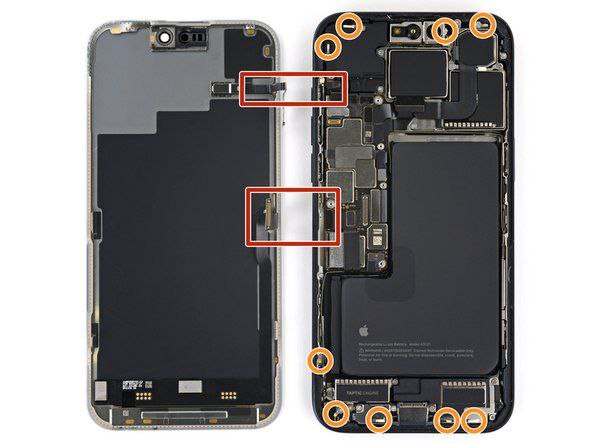

- عند تقطيع المادة اللاصقة التي تثبت الشاشة في الخطوات التالية، كن حذرًا من المناطق التالية:
- هناك كابلان دقيقان يربطان الشاشة بالهاتف: الأول أعلى زر التشغيل مباشرة، والآخر بالقرب من منتصف الحافة اليسرى. موظحان باللون الأحمر
- توجد عدة نقاط اتصال حول محيط الهاتف. احرص على عدم إدخال اداة الفتح بعمق أكبر من الموصى به في هذه المواقع لتجنب ثني نقاط الاتصال. موضحان باللون الأصفر

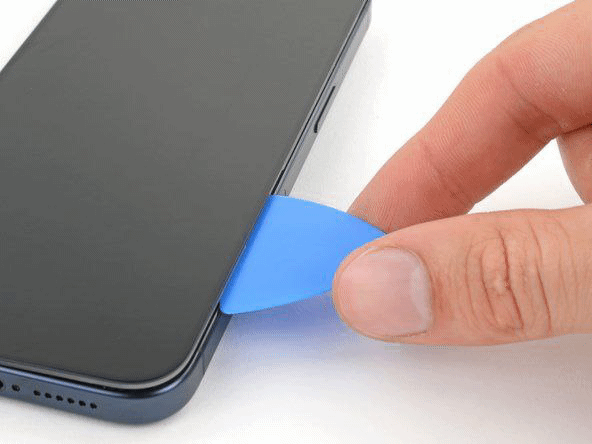

الخطوة التاسعة : فصل المادة الاصقة للجهة السفلية و اليمنى

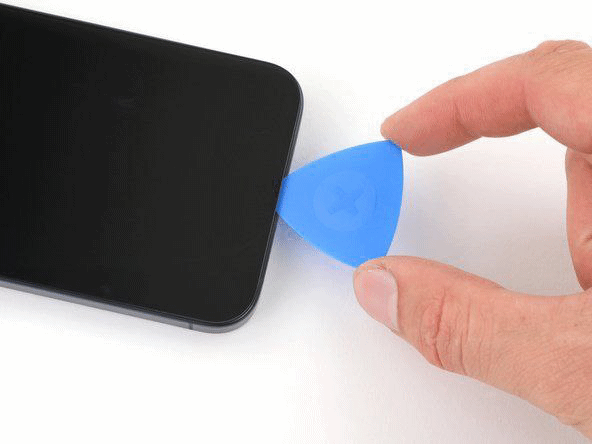

- قم بتحريك اداة الفتح ذهابًا وإيابًا على طول الحافة السفلية لفصل المادة اللاصقة.
- اترك المقص اداة الفتح الخاصة بك في الزاوية اليمنى السفلية لمنع المادة اللاصقة من إعادة الغلق.

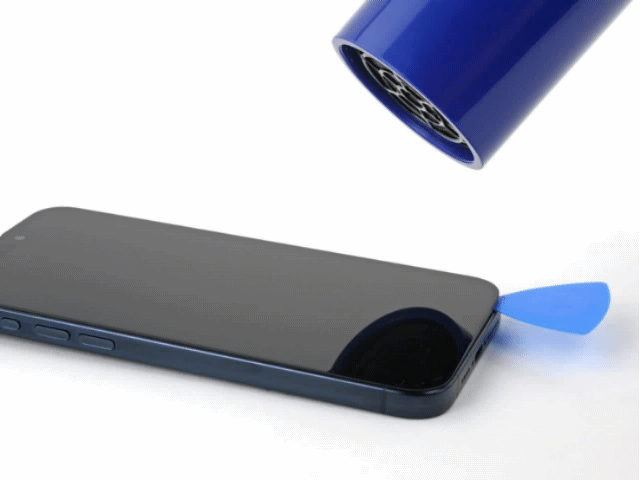

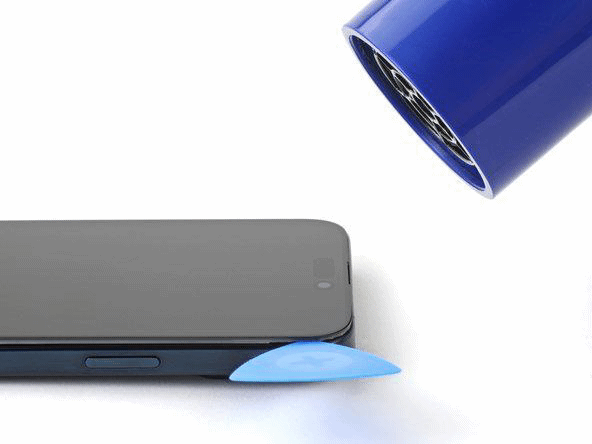

- قم بتسخين الحافة اليمنى للشاشة حتى تصبح ساخنة عند لمسها.
- قم بتمرير اداة الفتح حول الزاوية اليمنى السفلية من الشاشة باتجاه زر الطاقة حتى تشعر بتوقف قوي عند المشبك الذي يؤمن الشاشة.
- قم بتدوير اداة الفتح بحيث تكون الحافة المسطحة أسفل الشاشة.
- قم بتدوير اداة الفتح لزيادة الفجوة بين الشاشة والإطار حتى يتم تحرير المقطع الأيمن.

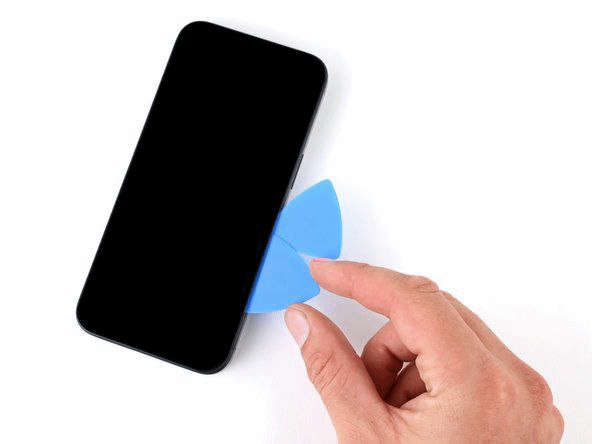

- قم بأدخال اداة فتح ثانية على يمين الاولى
- قم بسحب الأداة الأولى إلى الزاوية اليمنى السفلية من الشاشة.
- قم بسحب الأداة الثانية إلى الزاوية اليمنى العليا من الشاشة لفصل المادة اللاصقة , اترك هذه الأدواة في مكانها لمنع المادة اللاصقة من إعادة الغلق.
الخطوة العاشرة : فصل المادة الاصقة للجهة العلوية و اليسرى

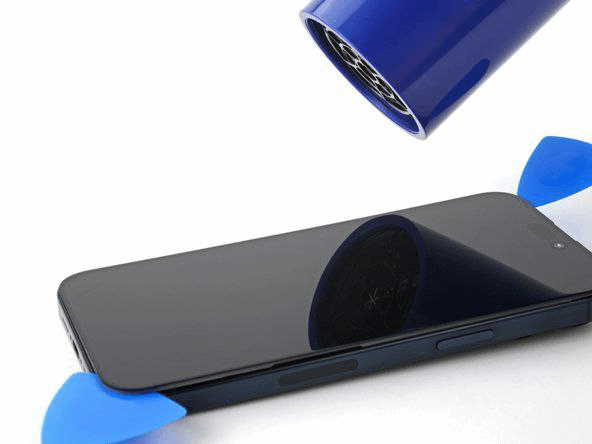

- قم بتسخين الحافة العلوية للشاشة حتى تصبح ساخنة عند لمسها.
- قم بتحريك اداة الفتح حول الزاوية اليمنى العليا وعلى طول الحافة العلوية لتحرير المشبكين والمادة اللاصقة التي تثبته.
- قم بتسخين الحافة اليسرى للشاشة حتى تصبح ساخنة عند لمسها.
- قم بتدوير الأداة حول الزاوية اليسرى العليا من الشاشة.
- قم بتمرير القطعة إلى الزاوية اليسرى السفلية من الشاشة لفصل المادة اللاصقة.
- لا تقم بإدخال الأداة على عمق يزيد عن 2 مم على طول الحافة اليسرى <u>لتجنب الكابلين اللذين يربطان الشاشة بالهاتف.

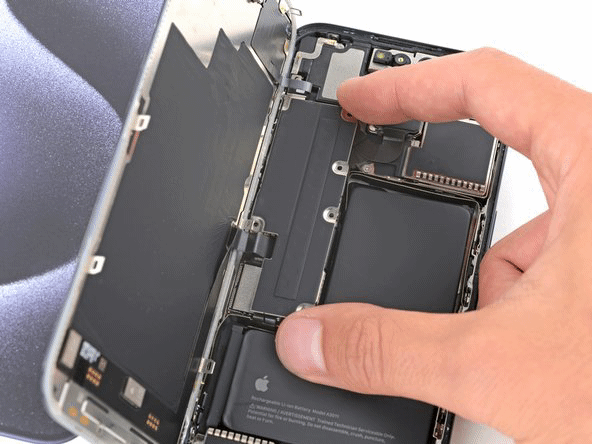

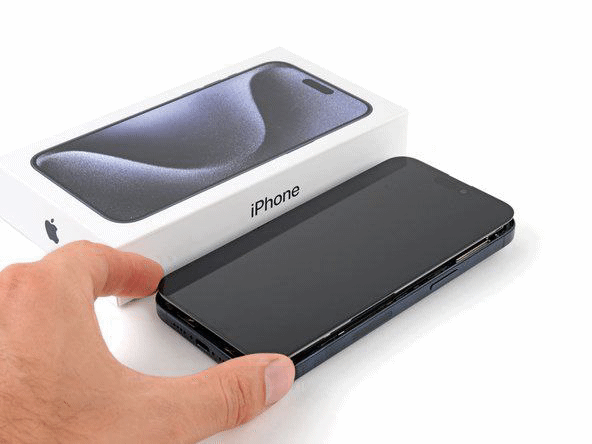

الخطوة الحادية عشر: فتح الشاشة
- والان ادر الشاشة لفتحها , قم بفتح الشاشة بلطف على يسار الهاتف.
- قم بإسناد الشاشة إلى صندوق أو جسم مشابه حتى لا تتسبب في إجهاد الكابلات.
- ذا شعرت أن الشاشة عالقة، قم بالعودة حول المحيط للتحقق من وجود أجزاء مفقودة من المادة اللاصقة أو المشابك العالقة.

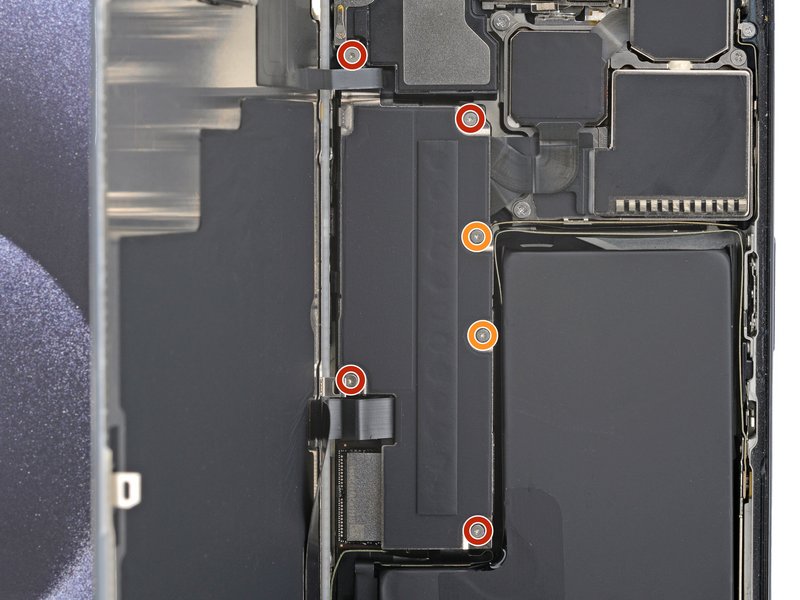

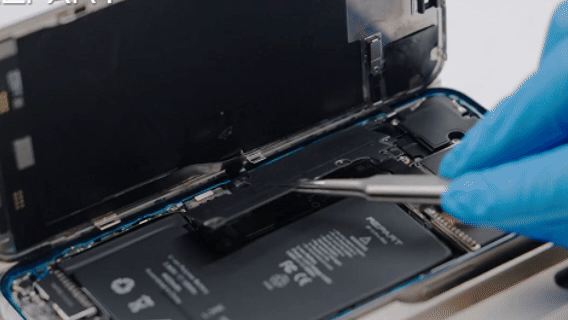

الخطوة الثانية عشر : ازالة غطاء لوحة الأم
- استخدم مفك ثلاثي النقاط لإزالة البراغي الستة التي تثبت غطاء اللوحة المنطقية:
- طوال عملية الإصلاح هذه، قم بتتبع كل برغي وتأكد من عودته بالضبط إلى المكان الذي أتى منه.
- اربعة براغي بطول 1.6مم.
- برعيان بطول 1.3 مم.
- قم بإزالة غطاء اللوحة الأم : استخدم الملقط أو أصابعك للإمساك بغطاء اللوحة وتحريكه نحو الجزء السفلي من الهاتف لإزالة كابل المستشعر , قم بأزالة الغطاء .

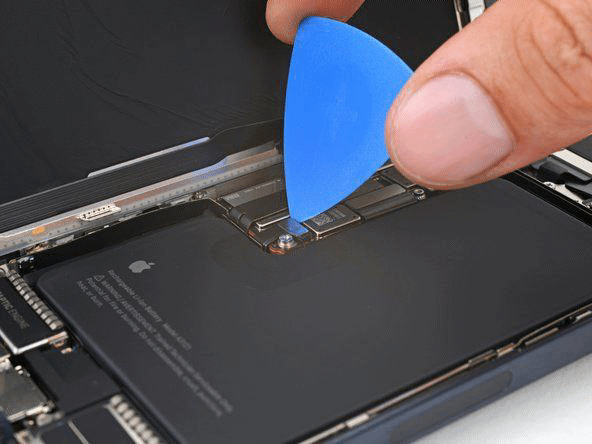

الخطوة الثالثة عشر : افصل كابل البطارية

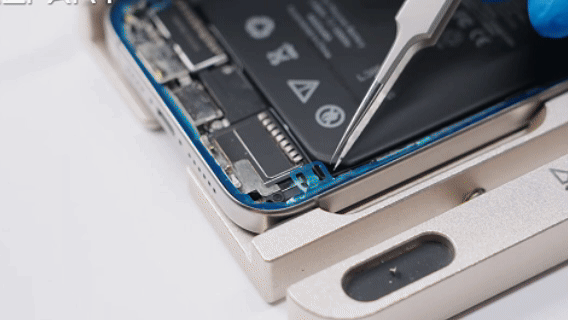

- استخدم طرف اداة الفتح لرفع موصل ضغط البطارية وفصله.
- لإعادة توصيل موصل الضغط، قم بمحاذاته فوق مقبسه واضغط برفق على أحد الجانبين حتى يستقر في مكانه، ثم اضغط على الجانب الآخر. تأكد من وضعه بشكل مسطح، حيث قد يمنعه المطاط العازل حول المقابس من الاتصال بشكل كامل.
الخطوة الرابعة عشر : افصل مستشعر الأضائة المحيطة

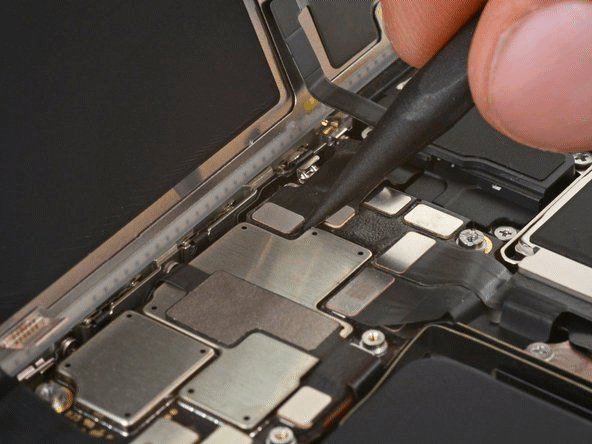

- ستخدم طرف اداة الرفع لفصل موصل مستشعر الإضاءة المحيطة من الجزء العلوي الأيسر من اللوحة المنطقية.
الخطوة الخامسة عشر : افصل موصل الضغط للشاشة
- استخدم الطرف المدبب لأداة الرفع لفصل الكابل من مقبسه
الخطوة السادسة عشر : قم بأزالة الشاشة
الخطوة السابعة عشر : افصل كابلات الكامرة الخلفية

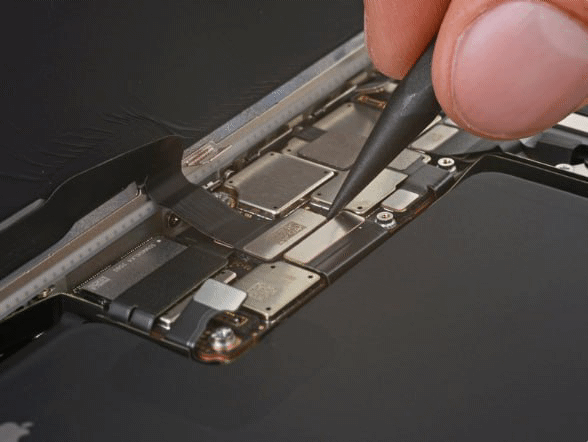

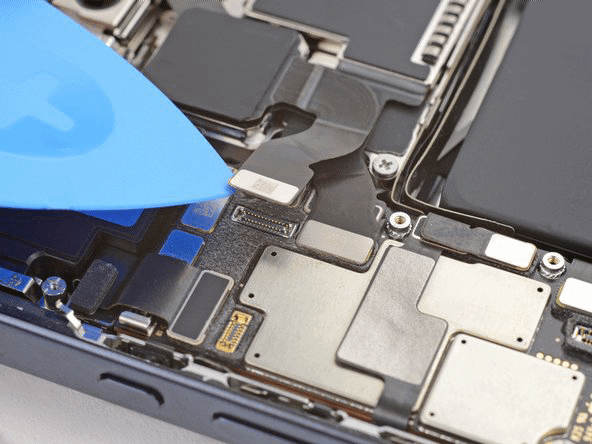

- استخدم طرف أداة الفتح لرفع وفصل كيبلات الكاميرا الخلفية الثلاثة من الجزء العلوي الأيمن من اللوحة الأم.
- يتم إخفاء الموصل الثالث أسفل الموصل العلوي - ارفع الكابل العلوي قليلاً للكشف عن الموصل الثالث.

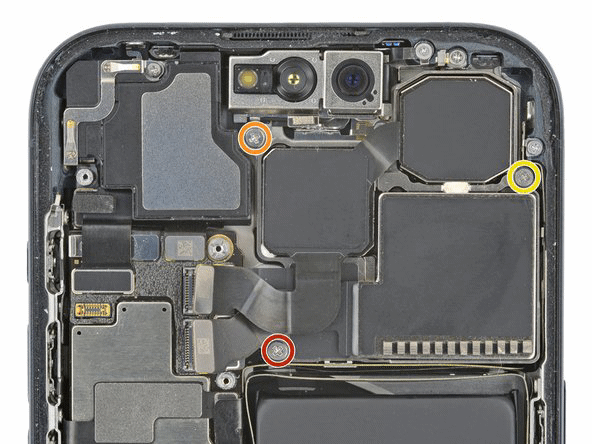

الخطوة الثامنة عشر : فك براغي الكامرة الخلفية
- استخدم مفك براغي ثلاثي الرؤوس لفك البراغي الثلاثة التي تثبت الكامرة الخلفية:
- برغي واحد مقاس 3.8 مم .
- برغي واحد مقاس 3.2مم .
- برغي واحد مقاس 2.8مم .

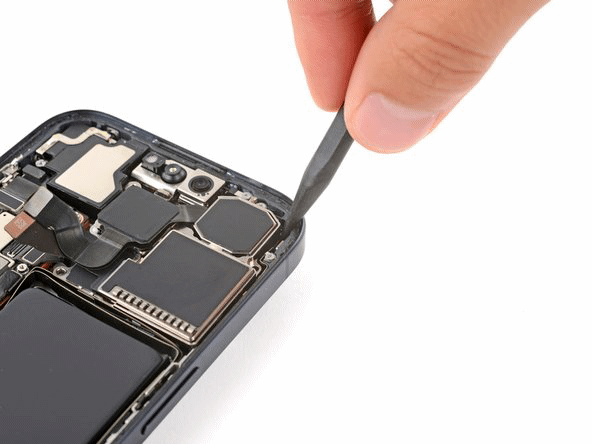

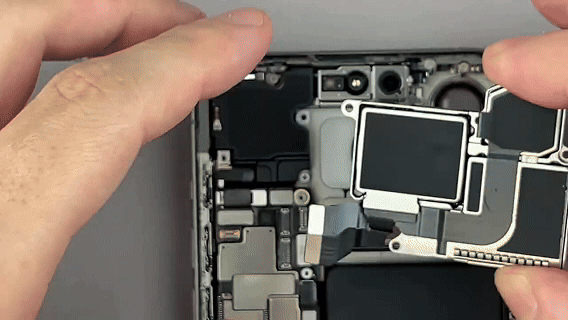

الخطوة التاسعة عشر : ازالة الكامرة الخلفية
- كن حذرًا حتى لا تلمس عدسات الكاميرا أو تلطخها أثناء هذه الخطوة.
- قم بإدخال رأس المفك بين الزاوية اليمنى العليا للكاميرات الخلفية والإطار.
- ارفع الكاميرات الخلفية إلى أن تتمكن من الإمساك بها بأصابعك , قم بأزالة السماعة .
الخطوة العشرون : قم بوضع الكامرة الجديدة واعد توصيل كيبلاتها

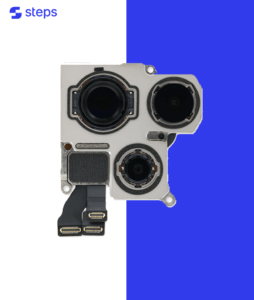

- ضع الكامرة الجديدة في مكانها وتأكد من جلوسها بشكل صحيح من خلال توصيل الكيبلات الثلاث اولا في مقابسها ثم ضبط موضعها بشكل جيد
الخطوة الحادية و العشرون : قم بأزالة بقايا المادة الاصقة من محيط اطار الجهاز
- قم بتنظيف و ازالة المادة الاصقة السوداء لكي لا تؤثر في عملية وضع المادة الاصقة الجديدة
- استخدم الملقط او اي اداة لقشط و تنظيف المادة الاصقة من محيط الجهاز
الخطوة الثانية و العشرين : قم بتنظيف محيط الجهاز بالقطن و الكحول
- قم بوضع الكحول على عود القطن وامسح بها على محيط الجهاز لأزالة اي بقايا للمادة الاصقة

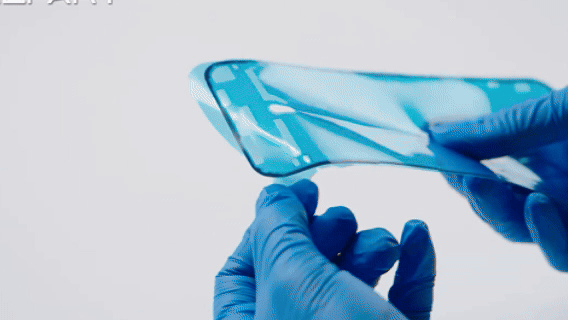

الخطوة الثالثة و العشرين : قم بوضع المادة الاصقة الجديدة على محيط الجهاز
- قم اولا بأزالة الجزء الخلفي الكبير من المادة الاصقة , الذي يحتوي على جزء بارز للأزالة.
- قم بمحاذاة الحافة العلوية العلوية للمادة الاصقة للتأكد من وضعها بشكل صحيح ثم اضغط عليها .
- استخدم الطرف المسطح من اداة الرفع للضغط و تثبيت المادة الاصقة بشكل صحيح .
- قم بأزالة الجزء العلوي من المادة الاصقة لكن لا تقم بأزالة الطبقة التي تغطي الجوانب الأن .

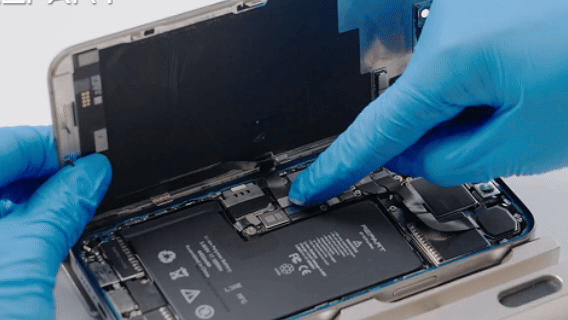

الخطوة الرابعة و العشرين : اعد توصيل كابلات الشاشة
- في هذه الخطوة تأكد من توصيل كابل البطارية اخر شي حتى لا يحدث اي شورت كهربائي
- اعد توصيل كابل الشاشة اولا .
- ثم كابل المستشعر الأمامي ثانيا
- ثم كابل البطارية أخيرا , في هذه الخطوة يمكنك تشغيل الهاتف لفحصه لكن لا تنسى ان تطفئه بعد ذالك
الخطوة الخامسة و العشرين : اعد شد غطاء اللوحة الأم
- قم بوضع غطاء اللوحة الأم واعد شد البراغي الخاصة به
الخطوة السادسة و العشرين و الأخيرة : اعد شد الشاشة
- واخيرا قم بأزالة الشريط الأزرق الذي يغطي المادة الاصقة
- قم بوضع الشاشة بمكانها واضغط عليها بشكل جيد حتى تثبت في مكانها
- اعد شد البرغيان اللذان يثبتان الشاشة
