المقدمة :-
استخدم هذا الدليل لاستبدال وحدة الكاميرا الخلفية في جهاز iPhone 16 Pro .

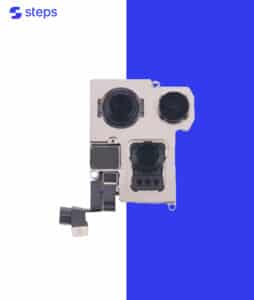

الكاميرات الخلفية الثلاث مدمجة في وحدة واحدة، لذا ستحتاج إلى استبدال الوحدة بأكملها في حال تعطل إحدى الكاميرات.
إذا كانت الصور والفيديوهات غير واضحة، أو إذا واجهت الكاميرات صعوبة في التركيز، فقد تحتاج إلى استبدالها.
الخطوة الأولى : قم بأعداد هاتفك
- افصل أي كابلات من هاتفك.
- استمر في الضغط على زر الطاقة وزر التحكم في الصوت ثم مرر الهاتف لإيقاف تشغيله.
- اسمح لبطارية هاتفك أن تستنزف أقل من 25%، حيث أن بطارية ليثيوم أيون المشحونة تشكل خطراً محتملاً على السلامة.
الخطوة الثانية : ضع شريطًا لاصقًا فوق أي شقوق
ضع شريطًا لاصقًا فوق أي شقوق إذا كانت الشاشة أو الزجاج الخلفي لديك متشققًا بشدة، ضع شرائح متداخلة من شريط التغليف فوق الزجاج لحماية نفسك وتسهيل عملية التفكيك.
- تأكد من وجود منطقة ناعمة بالقرب من الحافة السفلية بحيث تكون كبيرة بما يكفي لكي تلتصق اداة الشفط.
الخطوة الثالثة : خلي علامة الحد على ادواة الفتح
قم بقياس 3 ملم من الطرف وقم بوضع علامة على اداة الفتح باستخدام قلم تحديد .
- إذا تم إدخال أداة الفتح بشكل أعمق من اللازم، فقد تتسبب في إتلاف جهازك. اتبع هذه الخطوة لتحديد أداة الفتح ومنع حدوث أي تلف.
- يمكنك أيضًا تحديد الزوايا الأخرى لأداة الفتح بقياسات مختلفة.
الخطوة الرابعة : قم بأزالة البرغيان اللذان يثبتان الشاشة
استخدم مفك P2 Pentalobe لإزالة المسمارين اللذين يبلغ طولهما 7.4 مم على جانبي منفذ الشحن.
الخطوة الخامسة : انشاء فجوة لفتح الزجاج الخلفي
- استخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة السفلية للزجاج الخلفي حتى تصبح ساخنة عند لمسها.
- احرص على عدم تسخين الهاتف بدرجة أعلى من ذلك - فالبطارية معرضة للتلف بسبب الحرارة.
- قم بوضع مقبض الشفط على الحافة السفلية للزجاج الخلفي .
- أثناء دعم الإطار بيد واحدة، اسحب المقبض بقوة وثبات لإنشاء فجوة بين الزجاج الخلفي والإطار.
- ادخل طرف اداة الفتح في الفجوة.
الخطوة السادسة : فصل المادة الاصقة للجهة السفلية و اليسرى
- قم بتحريك اداة الفتح ذهابًا وإيابًا على طول الحافة السفلية لفصل المادة اللاصقة.
- اترك اداة الفتح الخاصة بك في الزاوية اليسرى السفلية لمنع المادة اللاصقة من إعادة الغلق.
- قم بتسخين الحافة اليسرى للزجاج الخلفي حتى تصبح ساخنة عند لمسها.
- لا تدخل أداة الفتح أعمق من 3 مم لتجنب إتلاف نقاط التلامس والكابلات.
- أدخل أداة فتح ثانية في الزاوية السفلية اليسرى، بالقرب من الأداة الموجودة.
- حرك أداة الفتح على طول الحافة اليسرى للزجاج الخلفي لفصل المادة اللاصقة وتحرير المشابك المعدنية.
- اترك أداة الفتح في الزاوية العلوية اليسرى لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة السابعة : فصل المادة الاصقة للجهة العلوية و اليمنى
- استخدم مجفف الشعر لتسخين الحافة العلوية والزاوية العلوية اليمنى للزجاج الخلفي حتى يصبح ساخنًا عند اللمس.
- أدخل اداة فتح ثالثة في الزاوية العلوية اليسرى.
- حرك اداة الفتح على طول الحافة العلوية وحول الزاوية العلوية اليمنى، وتوقف فوق زر رفع مستوى الصوت.
- اترك اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
- استخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة اليمنى للزجاج الخلفي حتى تصبح ساخنة عند اللمس.
- أدخل اداة فتج رابعة في الزاوية اليمنى السفلية.
- حرك اداة الفتح حول الزاوية وعلى طول الحافة اليمنى، وتوقف أسفل زر خفض مستوى الصوت.
- اترك هذا اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
- لا تدخل أداة الثقب أعمق من 3 مم لتجنب إتلاف نقاط التلامس .
الخطوة الثامنة : فتح الزجاج الخلفي
- والان ادر الزجاج الخلفي لفتحه , قم بفتح الزجاج بلطف على يسار الهاتف.
- قم بإسناد الزجاج الخلفي إلى صندوق أو جسم مشابه حتى لا تتسبب في إجهاد الكابلات.
- اذا شعرت أن الشاشة عالقة، قم بالعودة حول المحيط للتحقق من وجود أجزاء مفقودة من المادة اللاصقة أو المشابك العالقة.

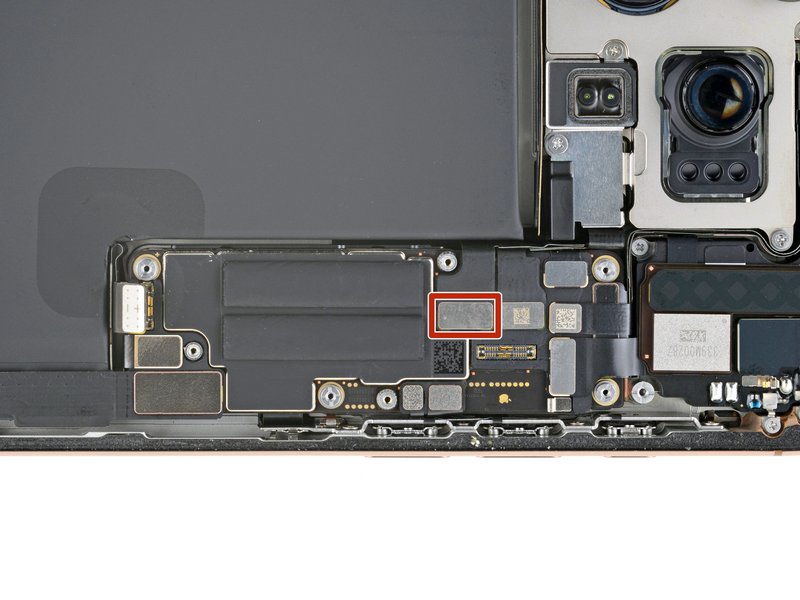

الخطوة التاسعة : ازالة غطاء كابل البطارية
- استخدم مفك براغي ثلاثي الرؤوس لإزالة البراغي الثلاثة التي تثبت غطاء موصل البطارية:
- طوال عملية الإصلاح هذه، قم بتتبع كل برغي وتأكد من عودته بالضبط إلى المكان الذي أتى منه.
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغي بطول 1 مم, موضح باللون البرتقالي
- بأستخدام الملقط امسك غطائ الموصلات وقم بأزالتهما .

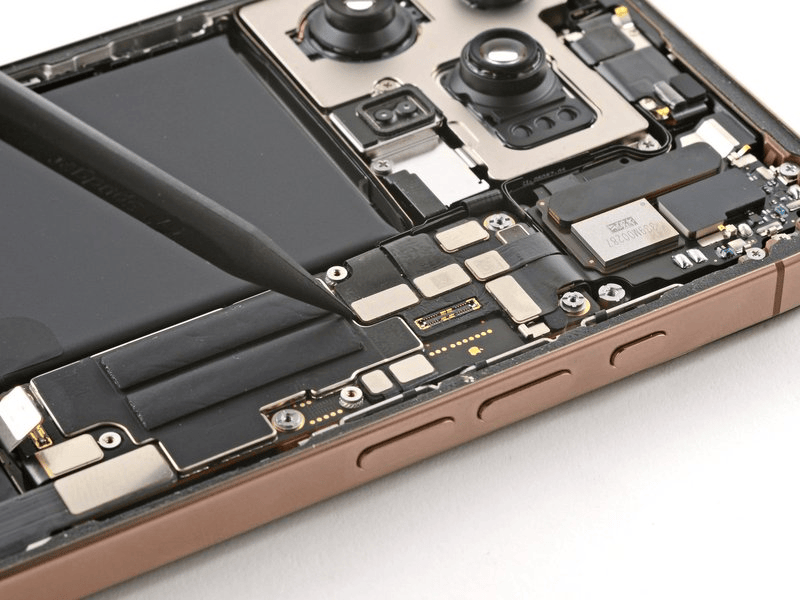

الخطوة العاشرة : افصل كابل البطارية
- بأستخدام اداة الرفع لفصل كابل البطارية من مقبسه باللوحة الأم .
الخطوة الحادية عشر : قم بفك غطاء كابل الزجاج الخلفي
- استخدم مفك براغي ثلاثي الرؤوس لإزالة البراغي الثلاثة التي تثبت غطاء موصل الزجاج الخلفي:
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغيان بطول 1 مم, موضح باللون البرتقالي
- امسك الغطاء وقم بأزالته .
الخطوة الثانية عشر : فصل و ازالة الزجاج الخلفي
- بأستخدام اداة الرفع قم بفصل كابل الزجاج الخلفي من مقبسه باللوحة الأم .
- ثم امسك العطاء وقم بأزالته وضعه جانبا .
الخطوة الثالثة عشر : افصل كابل المستشعر
- استخدم طرف أداة الرفع لفصل موصل مستشعر LiDAR.
الخطوة الرابعة عشر : قم بأزالة براغي المستشعر

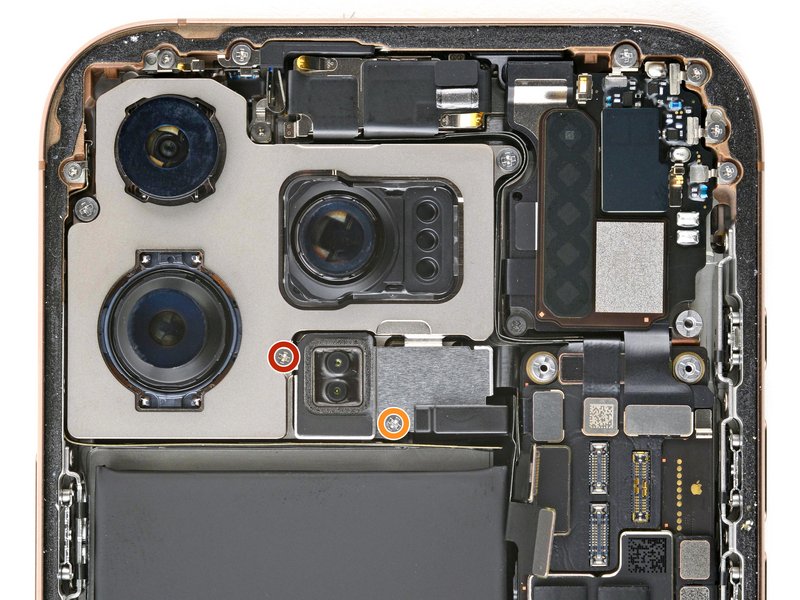

- استخدم مفك براغي رباعي لإزالة البراغيان اللذين يثبتان مستشعر LiDAR:
- برغي بطول 1.6 مم, موضح باللون الأحمر
- برغي بطول 2.9 مم, موضح باللون البرتقالي

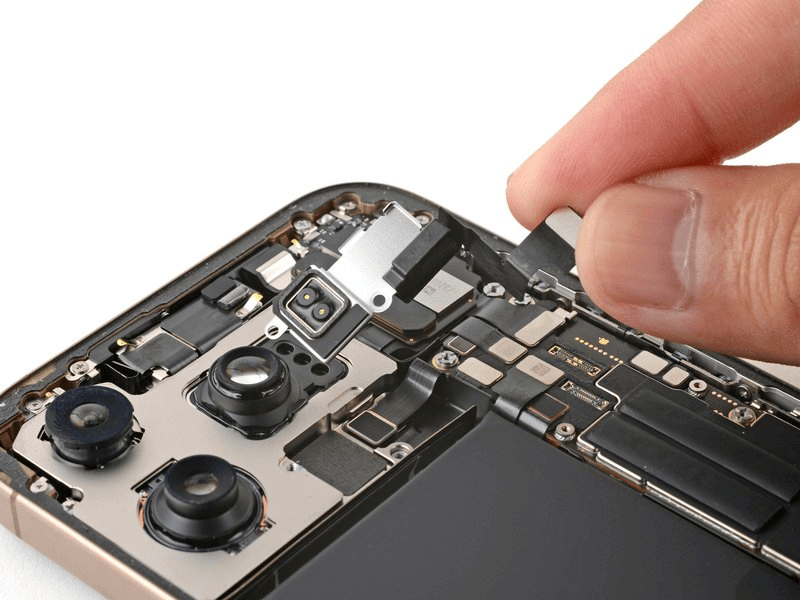

الخطوة الخامسة عشر : ازالة المستشعر

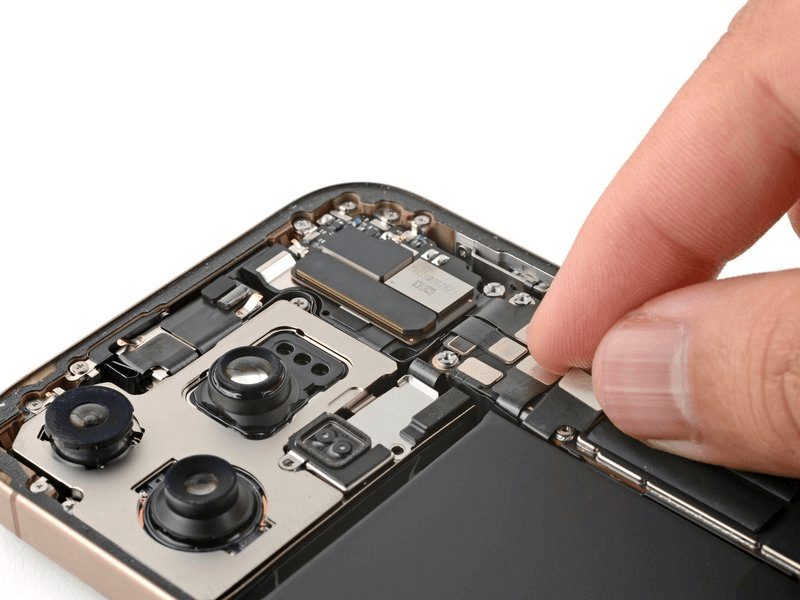

- استخدم أصابعك أو الملقط لرفع وإزالة مستشعر LiDAR.

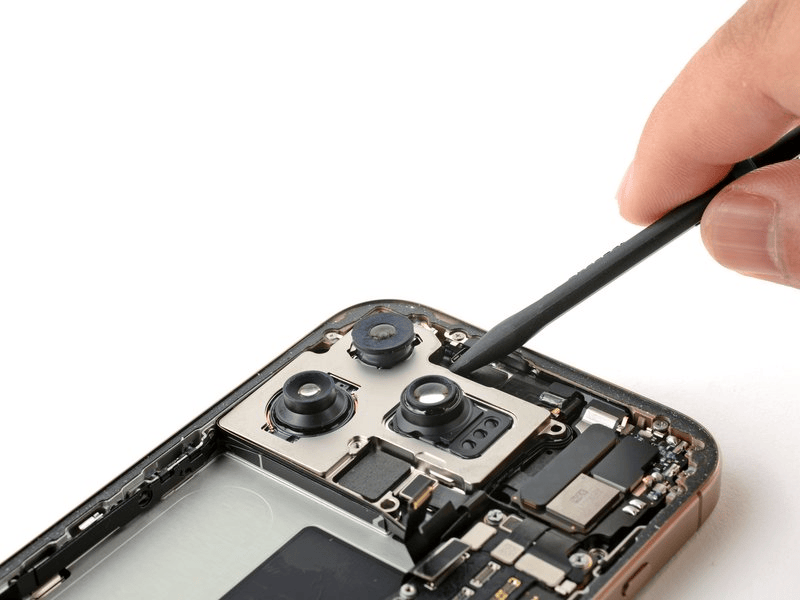

الخطوة السادسة عشر : قم بفصل كابلات الكاميرا الخلفية

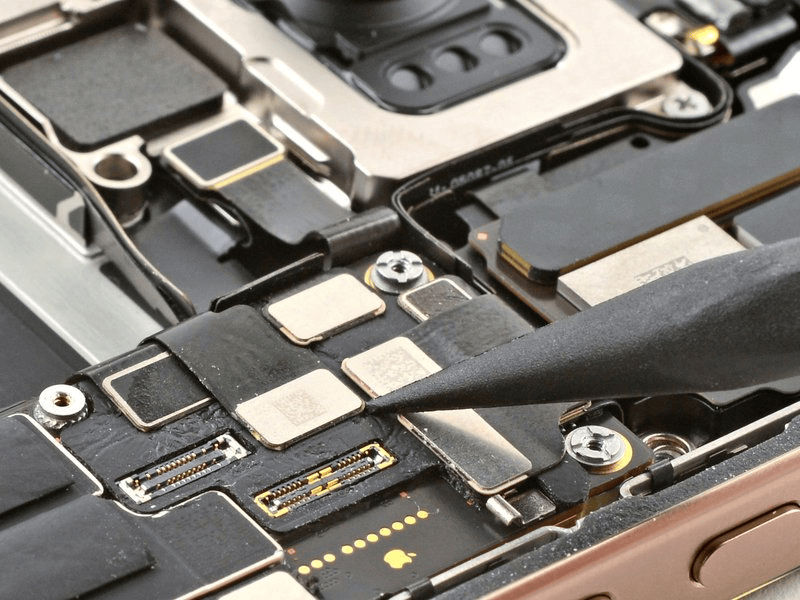

- استخدم طرف أداة الرفع لفصل موصل الكاميرا الخلفية الأول.
- افصل موصل الكاميرا الثاني الموجود أسفل الموصل الأول.
الخطوة السابعة عشر : قم بفصل كابلات الكاميرا الخلفية

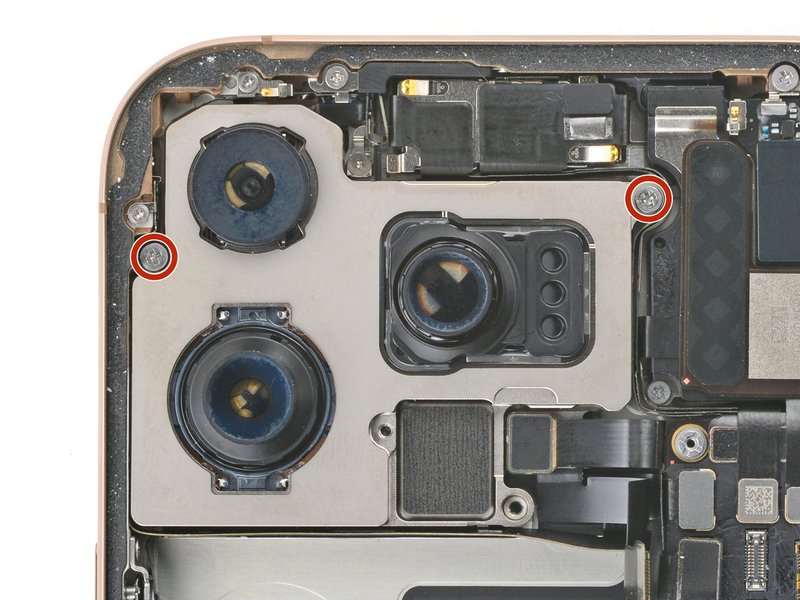

- استخدم مفك براغي رباعي الرؤوس لإزالة البراغي اللذين يبلغ طولهما 2.9 مم واللذين يثبتان مجموعة الكاميرا الخلفية.

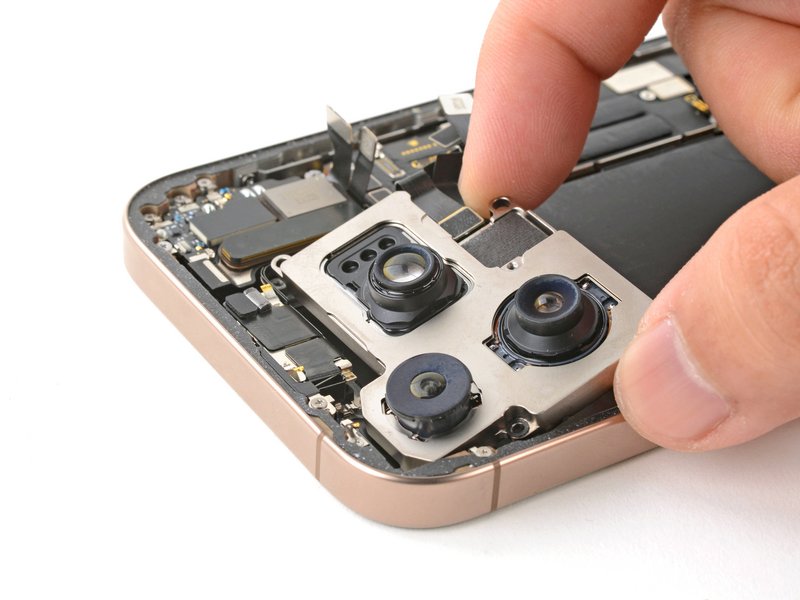

الخطوة الثامنة عشر : ازالة الكاميرا الخلفية
- احرص على عدم لمس عدسة الكاميرا. إذا لمستها، فامسح العدسة برفق بقطعة قماش خالية من الوبر.
- أدخل طرف أداة الرفع أسفل الحافة العلوية لمجموعة الكاميرا الخلفية.
- ارفع المجموعة لفكها من الإطار , وازل الكاميرا الخلفية .
الخطوة التاسعة عشر : قم بوضع الكاميرا الخلفية
- فم بوضع الكاميرا الجديدة في مكانها .
الخطوة العشرين : اعد شد براغي الكاميرا الخلفية
- استخدم مفك براغي رباعي الرؤوس لشد البراغي اللذين يبلغ طولهما 2.9 مم واللذين يثبتان مجموعة الكاميرا الخلفية.
الخطوة الحادية و العشرين : اعد توصيل الكابلات

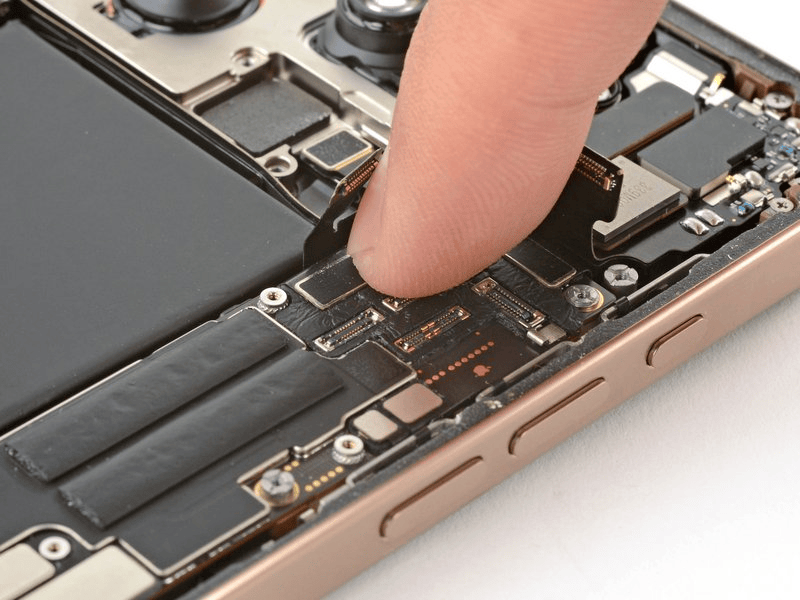

- استخدم إصبعك أو أداة فك للضغط وتوصيل موصلات الكاميرا بلوحة المنطق.
- لإعادة توصيل موصلات الضغط كهذا، قم بمحاذاته بعناية واضغط لأسفل على أحد جانبيه حتى تسمع صوت طقطقة، ثم كرر العملية على الجانب الآخر. تجنب الضغط في المنتصف. إذا لم يكن الموصل محاذيًا بشكل صحيح، فقد تنثني الدبابيس، مما قد يتسبب في تلف دائم.
الخطوة الثانية و العشرين : اعد وضع المستشعر
- اعد وضع المستشعر في مكانه .
- اعد شد البرغيان اللذان يثبتان المستشعر .
الخطوة الثالثة و العشرين : اكمل عملية توصيل الكابلات
- استخدم إصبعك أو أداة فك للضغط وتوصيل موصل مستشعر LiDAR بلوحة المنطق.
الخطوة الرابعة و العشرين : قم بأزالة بقايا المادة الاصقة من محيط اطار الجهاز
- قم بتنظيف و ازالة المادة الاصقة السوداء لكي لا تؤثر في عملية وضع المادة الاصقة الجديدة
- استخدم الملقط او اي اداة لقشط و تنظيف المادة الاصقة من محيط الجهاز
الخطوة الخامسة و العشرين : قم بتنظيف محيط الجهاز بالقطن و الكحول
- قم بوضع الكحول على عود القطن وامسح بها على محيط الجهاز لأزالة اي بقايا للمادة الاصقة
الخطوة السادسة و العشرين : قم بوضع المادة الاصقة الجديدة على محيط الجهاز
- قم اولا بأزالة الجزء الخلفي الكبير من المادة الاصقة , الذي يحتوي على جزء بارز للأزالة.
- قم بمحاذاة الحافة العلوية العلوية للمادة الاصقة للتأكد من وضعها بشكل صحيح ثم اضغط عليها .
- استخدم الطرف المسطح من اداة الرفع للضغط و تثبيت المادة الاصقة بشكل صحيح .
- قم بأزالة الجزء العلوي من المادة الاصقة لكن لا تقم بأزالة الطبقة التي تغطي الجوانب الأن .
الخطوة السابعة و العشرين : اعادة وضع الزجاج الخلفي .
- قم بتثبيت الزجاج الخلفي على طول الحافة اليمنى لجهاز iPhone الخاص بك.
- استخدم إصبعك أو الطرف المسطح لأداة الفك للضغط على موصل الزجاج الخلفي وتوصيله بمقبسه باللوحة الأم .
الخطوة الثامنة و العشرين : اعادة توصيل كابل البطارية .
- استخدم إصبعك أو أداة الرفع للضغط على موصل البطارية وتوصيله بمقبسه باللوحة الأم .
- هذه فرصة جيدة لاختبار عملية الإصلاح قبل إغلاق جهاز الآيفون نهائياً. شغّل الجهاز وتأكد من أنه يعمل كما هو متوقع. ثم أطفئه وتابع عملية إعادة التجميع.
- إذا لم يتم تشغيل جهاز iPhone الخاص بك، فقم بتوصيله بمصدر طاقة وحاول مرة أخرى.
الخطوة التاسعة و العشرين : اعادة وضع اغطية الكابلات .
- قم بمحاذاة غطاء موصل الزجاج الخلفي مع فتحات البراغي الخاصة به وضعه في مكانه.
- بأٍستحدام مفك براغي ثلاثي الرؤوس اعد شد البراغي ال4 التي تثبت غطاء الكابلات .
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغيان بطول 1 مم, موضح باللون البرتقالي
الخطوة الثلاثين : اعادة وضع اغطية الكابلات .
- قم بمحاذاة غطاء موصل البطارية مع فتحات البراغي الخاصة به وضعه في مكانه.
- بأٍستحدام مفك براغي ثلاثي الرؤوس اعد شد البراغي ال3 التي تثبت غطاء الكابلات .
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغي بطول 1 مم, موضح باللون البرتقالي
الخطوة الحادية و الثلاثين : اعادة وضع اغطية الكابلات .
- قم بمحاذاة غطاء موصل البطارية مع فتحات البراغي الخاصة به وضعه في مكانه.
- بأٍستحدام مفك براغي ثلاثي الرؤوس اعد شد البراغي ال3 التي تثبت غطاء الكابلات .
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغي بطول 1 مم, موضح باللون البرتقالي
الخطوة الثانية و الثلاثين : ازالة غلاف الاصق .
- استخدم أصابعك أو أداة فك لإزالة جميع البطانات المحيطة، مما يكشف عن المادة اللاصقة.
- أثناء إزالة البطانات، تأكد من عدم ملامسة أي شيء للمادة اللاصقة المكشوفة.
الخطوة الثالثة و الثلاثين : اعادة اغلاق الزجاج الخلفي .
- قم بإنزال الزجاج الخلفي على الإطار، بدءًا من الحافة العلوية.
- اضغط على طول حواف جهاز الآيفون حتى يستقر الزجاج الخلفي بشكل متساوٍ مع الإطار.
- إذا شعرت بمقاومة، فقد يكون أحد مشابك التثبيت المحيطية قد انحنى من مكانه ويتعرض للضغط من الإطار. انظر إلى نقطة المقاومة وقم بتقويم أي مشابك منحنية برفق.
- استخدم أصابعك للضغط بقوة حول محيط جهاز الآيفون.
الخطوة الرابعة و الثلاثين و الأخيرة : اعد شد الشاشة
- اعد شد البرغيان الخارجيان بمفك براغي p2
