المقدمة :-
استخدم هذا الدليل لاستبدال مجموعة الكاميرا الخلفية في جهاز
IPHNOE 14 PRO/14 PRO MAX .
الخطوة الأولى : قم بأعداد هاتفك
- افصل أي كابلات من هاتفك.
- استمر في الضغط على زر الطاقة وزر التحكم في الصوت ثم مرر الهاتف لإيقاف تشغيله.
- اسمح لبطارية هاتفك أن تستنزف أقل من 25%، حيث أن بطارية ليثيوم أيون المشحونة تشكل خطراً محتملاً على السلامة.
الخطوة الثانية : ضع شريطًا لاصقًا فوق أي شقوق
ضع شريطًا لاصقًا فوق أي شقوق إذا كانت الشاشة أو الزجاج الخلفي لديك متشققًا بشدة، ضع شرائح متداخلة من شريط التغليف فوق الزجاج لحماية نفسك وتسهيل عملية التفكيك.
- تأكد من وجود منطقة ناعمة بالقرب من الحافة السفلية بحيث تكون كبيرة بما يكفي لكي تلتصق اداة الشفط.
الخطوة الثالثة : خلي علامة الحد على ادواة الفتح
قم بقياس 3 ملم من الطرف وقم بوضع علامة على اداة الفتح باستخدام قلم تحديد .
- إذا تم إدخال أداة الفتح بشكل أعمق من اللازم، فقد تتسبب في إتلاف جهازك. اتبع هذه الخطوة لتحديد أداة الفتح ومنع حدوث أي تلف.
- يمكنك أيضًا تحديد الزوايا الأخرى لأداة الفتح بقياسات مختلفة.
الخطوة الرابعة : قم بأزالة البرغيان اللذان يثبتان الشاشة
استخدم مفك P2 Pentalobe لإزالة المسمارين اللذين يبلغ طولهما 6.8 مم على جانبي منفذ الشحن.
- توضح الخطواتان التالية أداة لفتح الشاشة، وهي أداة مصممة لتسهيل عملية الفتح. إذا كنت لا تستخدم أداة ، فتخطَّ الخطواتان التالية للحصول على طريقة بديلة.
- هنالك طريقتان لفتح الشاشة الأولى و الاسهل بأستخدام سائل الأمونيا (خطوة رقم 6) والأخرى بالتسخين والقطع التدريجي للمادة الاصقة (الخطوة رقم 7 فصاعدا)
- تخطى هذه الخطوة ان كنت لا تملك سائل الأمونيا لتجد طريقة بديلة
الخطوة الخامسة : قم بتجهيز اداة الشفط
- مع توجيه الشاشة للأعلى قم بوضع الذراعين فوق الحافة السفلية اليسرى لهاتفك
- قم بأسناد هاتفك ليستقر بشكل افقي مستوي , صندوق صغير قد يفي بالغرض او كتاب
- قم بضغط العتلة للقيام بعملية الشفط
- قم بوضع سائل الأمونيا الغير مضر للجهاز تدريجيا مع قيامك بفك الضغط لألغاء فعالية لاسق الشاشة.
- قم بوضع سائل الأمونيا تدريجيا من الزاوية السفلية اليسرى و ثم اليمنى فصاعدا الى ان نزال المادة الاصقة كليا
- إذا وجدت أن سطح جهاز iPhone الخاص بك زلق للغاية بحيث لا يتمكن جهاز الشفط من التمسك به، فاستخدم شريطًا لإنشاء سطح أكثر ثباتًا.
- سائل الأمونيا سيكون متواجد بشكل مجاني عند طلب الشاشة بالأضافة الى لاسق شاشة جديد
- تخط هذه الخطوة ان قمت بفتح الشاشة بالطريقة السابقة
الخطوة السادسة : طريقة اخرى لفتح الشاشة
- بعد تثبيت اداة الشفط استخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة السفلية للشاشة حتى تصبح ساخنة عند لمسها.
- احرص على عدم تسخين الهاتف بدرجة أعلى من ذلك - فالبطارية معرضة للتلف بسبب الحرارة.
- انتظر لمدة تصل إلى دقيقة حتى تنفصل المادة اللاصقة وتتشكل فجوة بين الشاشة والإطار.
- إذا لم تظهر فجوة بعد مرور دقيقة واحدة، ضع المزيد من الحرارة وأدر المقبض ربع دورة. اترك أداة الشفط والوقت يقومان بالعمل نيابة عنك.
- قم بأدخال اداة الفتح في الفجو وقم بفتح الشاشة تدريجيا مع ابعاد اداة الشفط استفد من الخطوة الثامنة بعملية الفتح
الخطوة السابعة : اكمل عملية فتح الشاشة
- يمكنك البدء من هذه الخطوة ان لم تملك اداة الشفط
- ستخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة السفلية للشاشة حتى تصبح ساخنة عند لمسها.
- احرص على عدم تسخين الهاتف بدرجة أعلى من ذلك - فالبطارية معرضة للتلف بسبب الحرارة.
- .قم بوضع مقبض الشفط على الحافة السفلية للشاشة
- اسحب المقبض لأعلى بقوة ثابتة لإنشاء فجوة بين الشاشة والإطار
- ادخل طرف اداة الفتح في الفجوة.
- عند تقطيع المادة اللاصقة التي تثبت الشاشة في الخطوات التالية، كن حذرًا من المناطق التالية:
- توجد كابلات حساسة على طول الحافة اليسرى لجهاز iPhone الخاص بك. لا تدخل أداة الفتح هناك، فقد تتسبب في إتلاف الكابلات.
الخطوة الثامنة : فصل المادة الاصقة للجهة السفلية و اليمنى
- قم بتحريك اداة الفتح ذهابًا وإيابًا على طول الحافة السفلية لفصل المادة اللاصقة.
- اترك المقص اداة الفتح الخاصة بك في الزاوية اليمنى السفلية لمنع المادة اللاصقة من إعادة الغلق.
- قم بتسخين الحافة اليمنى للشاشة حتى تصبح ساخنة عند لمسها.
- قم بتمرير اداة الفتح حول الزاوية اليمنى السفلية من الشاشة باتجاه زر الطاقة حتى تشعر بتوقف قوي عند المشبك الذي يؤمن الشاشة.
- قم بتدوير اداة الفتح بحيث تكون الحافة المسطحة أسفل الشاشة.
- قم بتدوير اداة الفتح لزيادة الفجوة بين الشاشة والإطار حتى يتم تحرير المقطع الأيمن.
- قم بأدخال اداة فتح ثانية على يمين الاولى
- قم بسحب الأداة الأولى إلى الزاوية اليمنى السفلية من الشاشة.
- قم بسحب الأداة الثانية إلى الزاوية اليمنى العليا من الشاشة لفصل المادة اللاصقة , اترك هذه الأدواة في مكانها لمنع المادة اللاصقة من إعادة الغلق.
الخطوة التاسعة : فصل المادة الاصقة للجهة العلوية و اليسرى
- قم بتسخين الحافة العلوية للشاشة حتى تصبح ساخنة عند لمسها.
- قم بتحريك اداة الفتح حول الزاوية اليمنى العليا وعلى طول الحافة العلوية لتحرير المشبكين والمادة اللاصقة التي تثبته.
- قم بتسخين الحافة اليسرى للشاشة حتى تصبح ساخنة عند لمسها.
- قم بتدوير الأداة حول الزاوية اليسرى العليا من الشاشة.
- قم بتمرير القطعة إلى الزاوية اليسرى السفلية من الشاشة لفصل المادة اللاصقة.
- لا تقم بإدخال الأداة على عمق يزيد عن 2 مم على طول الحافة اليسرى <u>لتجنب الكابلين اللذين يربطان الشاشة بالهاتف.
الخطوة العاشرة : فتح الشاشة
- والان ادر الشاشة لفتحها , قم بفتح الشاشة بلطف على يسار الهاتف.
- قم بإسناد الشاشة إلى صندوق أو جسم مشابه حتى لا تتسبب في إجهاد الكابلات.
- ذا شعرت أن الشاشة عالقة، قم بالعودة حول المحيط للتحقق من وجود أجزاء مفقودة من المادة اللاصقة أو المشابك العالقة.

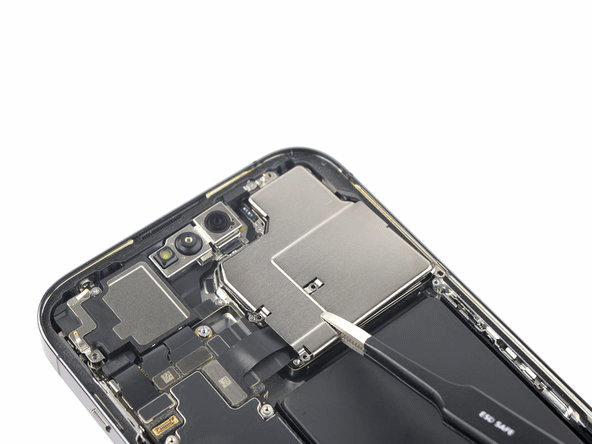

الخطوة الحادية عشر : ازالة غطاء لوحة الأم
- استخدم مفك ثلاثي النقاط لإزالة البراغي الستة التي تثبت غطاء اللوحة المنطقية:
- طوال عملية الإصلاح هذه، قم بتتبع كل برغي وتأكد من عودته بالضبط إلى المكان الذي أتى منه.
- ستة براغي بطول 1.3 ملم .
- برغي واحد بطول 1.6 ملم .
- برغي واحد بطول 1.9 ملم .
- قم بإزالة غطاء اللوحة الأم : استخدم الملقط أو أصابعك للإمساك بغطاء اللوحة وتحريكه نحو الجزء السفلي من الهاتف لإزالة كابل المستشعر , قم بأزالة الغطاء .

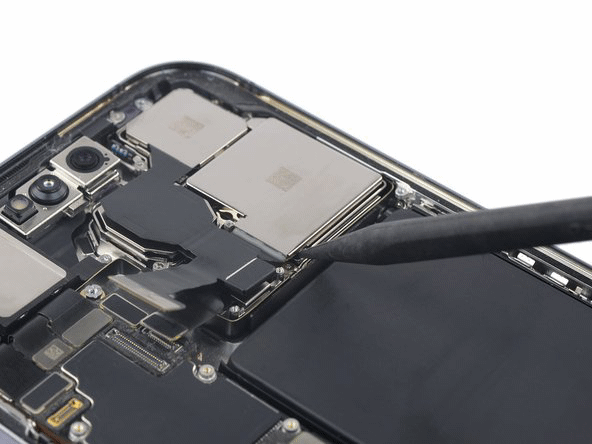

الخطوة الثانية عشر : افصل كابل البطارية
- استخدم طرف اداة الفتح لرفع موصل ضغط البطارية وفصله.

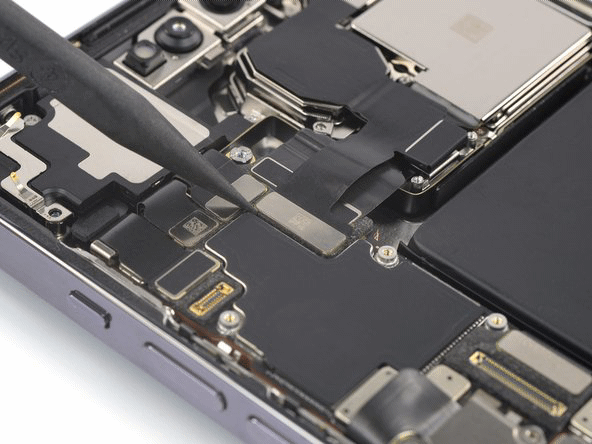

الخطوة الثالثة عشر : افصل مستشعر الأضائة المحيطة
- ستخدم طرف اداة الرفع لفصل موصل مستشعر الإضاءة المحيطة من الجزء العلوي الأيسر من اللوحة المنطقية.
الخطوة الرابعة عشر : افصل موصل الضغط للشاشة
- استخدم الطرف المدبب لأداة الرفع لفصل الكابل من مقبسه
الخطوة االخامسة عشر : قم بأزالة الشاشة

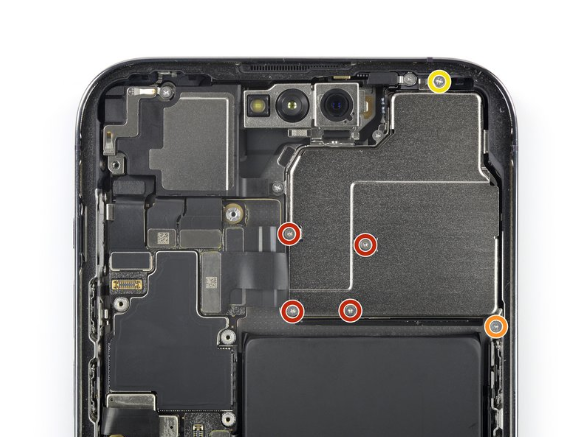

الخطوة السادسة عشر : فك غطاء الكامرة الخلفية
- استخدم المفك لأزالة البراغي ال6 التي تثبت غطاء الكامرة الخلفية .
- اربعة براغي بطول 1.5 ملم .
- برغي واحد بطول 1.2 ملم .
- برغي واحد بطول 1.7 ملم .
- امسك الغطاء بالملقط ثم قم بتحريك غطاء مجموعة الكاميرا نحو أزرار التحكم في مستوى الصوت لتحرير حافته المعدنية الصغيرة من الإطار وقم بأزالته .

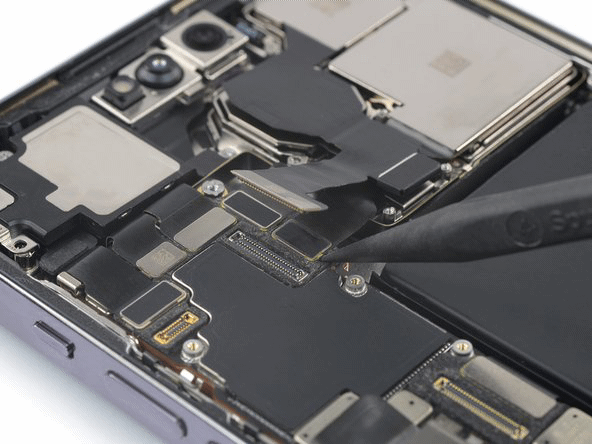

الخطوة السابعة عشر : قم بفصل كابلات الكامرة الخلفية
- اولا : بأستدام اداة الرفع قم بفصل كابل الكاميرا الواسعة و الكامرة المقربة من مقبسيهما باللوحة الأم .
- ثانيا : بأستدام اداة الرفع قم بفصل كابل الكامرة ذات العدسة الواسعة من مقبسيها باللوحة الأم .

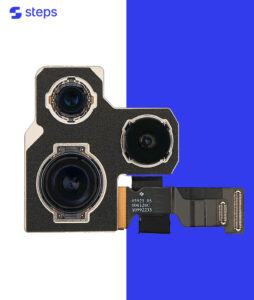

الخطوة الثامنة عشر : ازالة الكاميرا الخلفية واستبدالها بالجديدة
- قم بأدخال طرف اداة الرفع في الزاوية السفلية للكامرة وارفعها الى ان تخرج من مكانها ,ثم امسكها وقم بأزالتها .
-
قم بوضع الكامرة الخلفية الجديدة في مكانها مع مراعاة الأتي :
اولا :اعد توصيل الكابلاات الخاصة بالكامرة كما موضح في الخطوة السابقة (خطوة 17).
ثانيا اعد وضع غطاء الكامرة الخلفية واعد شد الراغي كما موضح في (الخطوة 16). ثم اكمل عملية الشد .
الخطوة التاسعة عشر : قم بأزالة بقايا المادة الاصقة من محيط اطار الجهاز
- قم بتنظيف و ازالة المادة الاصقة السوداء لكي لا تؤثر في عملية وضع المادة الاصقة الجديدة
- استخدم الملقط او اي اداة لقشط و تنظيف المادة الاصقة من محيط الجهاز
الخطوة العشرين : قم بتنظيف محيط الجهاز بالقطن و الكحول
- قم بوضع الكحول على عود القطن وامسح بها على محيط الجهاز لأزالة اي بقايا للمادة الاصقة
الخطوة الحادية و العشرين : قم بوضع المادة الاصقة الجديدة على محيط الجهاز
- قم اولا بأزالة الجزء الخلفي الكبير من المادة الاصقة , الذي يحتوي على جزء بارز للأزالة.
- قم بمحاذاة الحافة العلوية العلوية للمادة الاصقة للتأكد من وضعها بشكل صحيح ثم اضغط عليها .
- استخدم الطرف المسطح من اداة الرفع للضغط و تثبيت المادة الاصقة بشكل صحيح .
- قم بأزالة الجزء العلوي من المادة الاصقة لكن لا تقم بأزالة الطبقة التي تغطي الجوانب الأن .
الخطوة الثانية و العشرين : اعد توصيل كابلات الشاشة
- في هذه الخطوة تأكد من توصيل كابل البطارية اخر شي حتى لا يحدث اي شورت كهربائي
- اعد توصيل كابل الشاشة اولا .
- ثم كابل المستشعر الأمامي ثانيا
- ثم كابل البطارية أخيرا , في هذه الخطوة يمكنك تشغيل الهاتف لفحصه لكن لا تنسى ان تطفئه بعد ذالك
الخطوة الثالثة و العشرين : اعد شد غطاء اللوحة الأم
- قم بوضع غطاء اللوحة الأم واعد شد البراغي الخاصة به استعن بالخطوة 12
الخطوة الرابعة و العشرين و الأخيرة : اعد شد الشاشة
- واخيرا قم بأزالة الشريط الأزرق الذي يغطي المادة الاصقة
- قم بوضع الشاشة بمكانها واضغط عليها بشكل جيد حتى تثبت في مكانها
- اعد شد البرغيان اللذان يثبتان الشاشة
