المقدمة :-

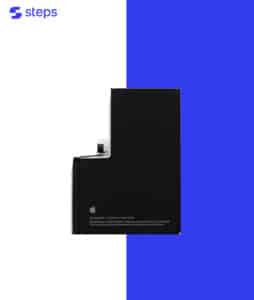

استخدم هذا الدليل لاستبدال البطارية في جهاز iPhone 16 Pro .
الخطوة الأولى : قم بأعداد هاتفك
- افصل أي كابلات من هاتفك.
- استمر في الضغط على زر الطاقة وزر التحكم في الصوت ثم مرر الهاتف لإيقاف تشغيله.
- اسمح لبطارية هاتفك أن تستنزف أقل من 25%، حيث أن بطارية ليثيوم أيون المشحونة تشكل خطراً محتملاً على السلامة.
الخطوة الثانية : ضع شريطًا لاصقًا فوق أي شقوق
ضع شريطًا لاصقًا فوق أي شقوق إذا كانت الشاشة أو الزجاج الخلفي لديك متشققًا بشدة، ضع شرائح متداخلة من شريط التغليف فوق الزجاج لحماية نفسك وتسهيل عملية التفكيك.
- تأكد من وجود منطقة ناعمة بالقرب من الحافة السفلية بحيث تكون كبيرة بما يكفي لكي تلتصق اداة الشفط.
الخطوة الثالثة : خلي علامة الحد على ادواة الفتح
قم بقياس 3 ملم من الطرف وقم بوضع علامة على اداة الفتح باستخدام قلم تحديد .
- إذا تم إدخال أداة الفتح بشكل أعمق من اللازم، فقد تتسبب في إتلاف جهازك. اتبع هذه الخطوة لتحديد أداة الفتح ومنع حدوث أي تلف.
- يمكنك أيضًا تحديد الزوايا الأخرى لأداة الفتح بقياسات مختلفة.
الخطوة الرابعة : قم بأزالة البرغيان اللذان يثبتان الشاشة
استخدم مفك P2 Pentalobe لإزالة المسمارين اللذين يبلغ طولهما 7.4 مم على جانبي منفذ الشحن.
الخطوة الخامسة : انشاء فجوة لفتح الزجاج الخلفي
- استخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة السفلية للزجاج الخلفي حتى تصبح ساخنة عند لمسها.
- احرص على عدم تسخين الهاتف بدرجة أعلى من ذلك - فالبطارية معرضة للتلف بسبب الحرارة.
- قم بوضع مقبض الشفط على الحافة السفلية للزجاج الخلفي .
- أثناء دعم الإطار بيد واحدة، اسحب المقبض بقوة وثبات لإنشاء فجوة بين الزجاج الخلفي والإطار.
- ادخل طرف اداة الفتح في الفجوة.
الخطوة السادسة : فصل المادة الاصقة للجهة السفلية و اليسرى
- قم بتحريك اداة الفتح ذهابًا وإيابًا على طول الحافة السفلية لفصل المادة اللاصقة.
- اترك اداة الفتح الخاصة بك في الزاوية اليسرى السفلية لمنع المادة اللاصقة من إعادة الغلق.
- قم بتسخين الحافة اليسرى للزجاج الخلفي حتى تصبح ساخنة عند لمسها.
- لا تدخل أداة الفتح أعمق من 3 مم لتجنب إتلاف نقاط التلامس والكابلات.
- أدخل أداة فتح ثانية في الزاوية السفلية اليسرى، بالقرب من الأداة الموجودة.
- حرك أداة الفتح على طول الحافة اليسرى للزجاج الخلفي لفصل المادة اللاصقة وتحرير المشابك المعدنية.
- اترك أداة الفتح في الزاوية العلوية اليسرى لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة السابعة : فصل المادة الاصقة للجهة العلوية و اليمنى
- استخدم مجفف الشعر لتسخين الحافة العلوية والزاوية العلوية اليمنى للزجاج الخلفي حتى يصبح ساخنًا عند اللمس.
- أدخل اداة فتح ثالثة في الزاوية العلوية اليسرى.
- حرك اداة الفتح على طول الحافة العلوية وحول الزاوية العلوية اليمنى، وتوقف فوق زر رفع مستوى الصوت.
- اترك اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
- استخدم مجفف الشعر أو مسدس الحرارة لتسخين الحافة اليمنى للزجاج الخلفي حتى تصبح ساخنة عند اللمس.
- أدخل اداة فتج رابعة في الزاوية اليمنى السفلية.
- حرك اداة الفتح حول الزاوية وعلى طول الحافة اليمنى، وتوقف أسفل زر خفض مستوى الصوت.
- اترك هذا اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
- لا تدخل أداة الثقب أعمق من 3 مم لتجنب إتلاف نقاط التلامس .
الخطوة الثامنة : فتح الزجاج الخلفي
- والان ادر الزجاج الخلفي لفتحه , قم بفتح الزجاج بلطف على يسار الهاتف.
- قم بإسناد الزجاج الخلفي إلى صندوق أو جسم مشابه حتى لا تتسبب في إجهاد الكابلات.
- اذا شعرت أن الشاشة عالقة، قم بالعودة حول المحيط للتحقق من وجود أجزاء مفقودة من المادة اللاصقة أو المشابك العالقة.
الخطوة التاسعة : ازالة غطاء كابل البطارية
- استخدم مفك براغي ثلاثي الرؤوس لإزالة البراغي الثلاثة التي تثبت غطاء موصل البطارية:
- طوال عملية الإصلاح هذه، قم بتتبع كل برغي وتأكد من عودته بالضبط إلى المكان الذي أتى منه.
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغي بطول 1 مم, موضح باللون البرتقالي
- بأستخدام الملقط امسك غطائ الموصلات وقم بأزالتهما .
الخطوة العاشرة : افصل كابل البطارية
- بأستخدام اداة الرفع لفصل كابل البطارية من مقبسه باللوحة الأم .
الخطوة الحادية عشر : قم بفك غطاء كابل الزجاج الخلفي
- استخدم مفك براغي ثلاثي الرؤوس لإزالة البراغي الثلاثة التي تثبت غطاء موصل الزجاج الخلفي:
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغيان بطول 1 مم, موضح باللون البرتقالي
- امسك الغطاء وقم بأزالته .
الخطوة الثانية عشر : فصل و ازالة الزجاج الخلفي
- بأستخدام اداة الرفع قم بفصل كابل الزجاج الخلفي من مقبسه باللوحة الأم .
- ثم امسك العطاء وقم بأزالته وضعه جانبا .
الخطوة الثالثة عشر : فك غطاء المحرك الهزاز
- استخدم مفك براغي رباعي الرؤوس لفك البراغي الثلاثة التي تثبت غطاء المحرك الهزاز .
- برغي بطول 2.9 مم, موضح باللون الأحمر
- برغيان بطول 1.3 مم, موضح باللون البرتقالي
- برغيان بطول 2.4 مم, موضح باللون الأصفر
- امسك غطاء المحرك الهزاز وقم بأزالتها .
الخطوة الرابعة عشر : فصل كابلات التوصيل السفلية
- باستخدام الطرف المدبب من اداة الرفع قم بفصل كابل التوصيل للجزء السفلي للجهاز من مقبسه باللوحة الأم .
الخطوة الخامسة عشر : اكمل فصل كابلات التوصيل السفلية
- باستخدام الطرف المدبب من اداة الرفع قم بفصل كابلان التوصيل للجزء السفلي للجهاز من مقبسه باللوحة فوق المحرك الهزاز مباشرتا .
الخطوة السادسة عشر : ازاحة كابلات التوصيل السفلية
- اولا استخدم مفك براغي رباعي الرؤوس لفك البرغيان اللذان يثبتان كابلات الجزء السفلي من الجهاز :
- برغي بطول 1 مم, موضح باللون الأحمر
- برغيان بطول 1.3 مم, موضح باللون الأصفر
- ثانيا استخدم مجفف الشعر لتسخين و تليين المادة الاصقة التي تثبت الكابلات فوق سماعة السبيكر وتسهيل عملية ازاحتها , قم بتسخينها حتى تصبح ساخنة عند لمسها .
- أدخل أداة فتح أسفل كابل التجميع السفلي لفصله عن محرك الهزاز .
- قم بثني الكابل بحرص بعيدًا عن الطريق حتى تتمكن من الوصول إلى محرك الهزاز .
الخطوة السابعة عشر : ازالة المحرك الهزاز
- استخدم مفك براغي رباعي الرؤوس لفك البرغي بطول 2.1 مم والتي تأمن المحرك الهزاز .
- استخدم طرف أداة الفك لرفع دعامة الزاوية لأعلى.
الخطوة الثامنة عشر : اكمل ازالة المحرك الهزاز
- قم بتحريك طرف أداة الفتح على طول الحافة العلوية لمحرك الهزاز لفصل شريط البلاستيكي الملتصق به.
- استخدم اداة الرفع لدفع المحرك الهزاز نحو الأعلى ,ثم امسكه بيدك او بالملقط وقم بأزالته .
- كن حذرا ان لا تدفع المحرك الهزاز نحو البطارية .
الخطوة التاسعة عشر : ازالة سماعة السبيكر
- قم بأزالة البراغي ال4 التي تثبت سماعة السبيكر :
- برغي بطول 1.7 مم, بمفك براغي رباعي الرؤوس
- برغي بطول 1.5 مم, بمفك براغي رباعي الرؤوس
- برغي بطول 4.1 مم, بمفك براغي ستاند اوف
- برغي بطول 1.3 مم, بأستخدام مفك براغي ثلاثي الرؤوس
- استخدم اداة الرفع لرفع سماعة السبيكر ,ثم امسكه وقم بأزالته .
الخطوة العشرين : معلومات عن المادة الاصقة للبطارية .
- بطارية جهاز iPhone الخاص بك مثبتة بثلاثة شرائط لاصقة قابلة للتمدد. توضح الخطوات التالية كيفية إزالتها وتحرير البطارية.
- احرص على عدم إحداث أي خدوش أو ثقوب في البطارية. تجنب استخدام الأدوات الحادة بالقرب منها.
الخطوة الحادية والعشرين : فصل المادة الاصقة .
- استخدم طرف أداة الفتح لفصل لسان السحب الأسود من أسفل البطارية.
- استخدم الملقط للمساعدة في فصل اللسان عن البطارية.
- لا تحاول سحب اللسان من أسفل البطارية الآن.
الخطوة الثانية والعشرين : ازالة المادة الاصقة .
- استخدم الملقط أو أصابعك للإمساك بعلامة السحب.
- اسحب المادة اللاصقة ببطء من أسفل البطارية بزاوية منخفضة قدر الإمكان.
- امنح الشريط وقتاً كافياً للتمدد، وأعد تثبيته حسب الحاجة. تجنب سحبه فوق المكونات أو الكابلات الموجودة فوق البطارية.
- عندما يصبح الشريط طويلاً جداً، لفه حول الملقط واستمر في السحب.
- كرر العملية مع شريطي اللصق المتبقيين.
- إذا انقطع شريط البطارية، فحاول استخراجه من أسفلها. إذا لم تتمكن من استخراجه، فانتقل إلى الخطوات التالية.
الخطوة الثالثة والعشرين : رفع البطارية .
- إذا قمت بإزالة جميع شرائط اللصق الثلاثة القابلة للتمدد، تهانينا! قم بإزالة البطارية وتخطى الخطوة التالية للاطلاع على تعليمات إعادة التجميع.
- إذا انقطع شريط لاصق واحد أو أكثر، فانتقل إلى الخطوة التالية لإزالته باستخدام الكحول المركز.
- تخطى هذه الخطوة ان قمت بأزالة البطارية بالخطوة السابقة .
الخطوة الرابعة والعشرين : طريقة بديلة لأزالة البطارية .
- ارفع الحافة السفلية للإطار لإمالة جهاز الآيفون.
- ارفع الحافة السفلية للإطار لإمالة جهاز iPhone. استخدم الحقنة لوضع 2-3 قطرات من الكحول على طول الحافة السفلية للبطارية، بالقرب من مكان خروج كل شريط لاصق مكسور.
- انتظر دقيقة واحدة حتى يتدفق الكحول أسفل البطارية ويلين المادة اللاصقة.
- أدخل الحافة المسطحة لأداة الفتح بين الحافة اليسرى للبطارية والإطار.
- ارفع البطارية ببطء وبقوة ثابتة. انتظر حتى ينفصل اللاصق , امسك البطارية وقم بأزالتها .
- لا تقم بثني أو طي البطارية. إذا شعرت بصعوبة في إخراجها، ضع بضع قطرات أخرى من الكحول وحاول مرة أخرى.
الخطوة الخامسة و العشرين : ازالة بقايا المادة الاصقة من موقع البطارية
- قم بأستخدام يدك او الملقط لأزالة بقايا المادة الاصقة البيضاء من مكان البطارية
الخطوة السادسة و العشرين : قم بأزالة بقايا المادة الاصقة من محيط اطار الجهاز
- قم بتنظيف و ازالة المادة الاصقة السوداء لكي لا تؤثر في عملية وضع المادة الاصقة الجديدة
- استخدم الملقط او اي اداة لقشط و تنظيف المادة الاصقة من محيط الجهاز
الخطوة السابعة و العشرين : قم بتنظيف محيط الجهاز بالقطن و الكحول
- قم بوضع الكحول على عود القطن وامسح بها على محيط الجهاز لأزالة اي بقايا للمادة الاصقة
الخطوة الثامنة و العشرين : قم بوضع المادة الاصقة الجديدة على محيط الجهاز
- قم اولا بأزالة الجزء الخلفي الكبير من المادة الاصقة , الذي يحتوي على جزء بارز للأزالة.
- قم بمحاذاة الحافة العلوية العلوية للمادة الاصقة للتأكد من وضعها بشكل صحيح ثم اضغط عليها .
- استخدم الطرف المسطح من اداة الرفع للضغط و تثبيت المادة الاصقة بشكل صحيح .
- قم بأزالة الجزء العلوي من المادة الاصقة لكن لا تقم بأزالة الطبقة التي تغطي الجوانب الأن .
الخطوة التاسعة و العشرين : قم بوضع المادة الاصقة على البطارية
- قم بأزالة الطبقة الخلفية التي تغطي لاصق البطارية
- ضعها كما موضح في ادناه واضغط عليها جيدا حتى تثبت
- قم بثني اجزاء المادة الاصقة البارزة الثلاثة على زوايا البطارية
الخطوة الثلاثين : قم بوضع البطارية الجديدة
- لاصق البطارية شديد الالتصاق! كن حذرًا أثناء محاذاة البطارية في مكانها المخصص - بمجرد أن تلتصق، لن تتمكن من إعادة محاذاتها.
- أنزل البطارية جزئيًا في مكانها المخصص.
- قم بتوصيل البطارية بمقبسها باللوحة الأم للتأكد من محذاة الكابل لمقبسه بشكل صحيح .
- ضع البطارية في مكانها المخصص.
الخطوة الحادية و الثلاثين : احكام وضع البطارية
- استخدم أصابعك للضغط بقوة على البطارية لمدة عشر ثوانٍ لتثبيتها بالإطار.
- قم بفصل كابل البطارية من مقبسه قبل اكمال باقي الخطوات .
الخطوة الثانية و الثلاثين : اعد شد سماعة السبيكر
- قم بإمالة الحافة السفلية لمكبر الصوت باتجاه الإطار.
- اضغط على مكبر الصوت حتى يستقر في مكانه المخصص.
- قم بأعادة شد البراغي ال4 التي تثبت سماعة السبيكر :
- برغي بطول 1.7 مم, بمفك براغي رباعي الرؤوس
- برغي بطول 1.5 مم, بمفك براغي رباعي الرؤوس
- برغي بطول 4.1 مم, بمفك براغي ستاند اوف
- برغي بطول 1.3 مم, بأستخدام مفك براغي ثلاثي الرؤوس
الخطوة الثالثة و الثلاثين : اعادة وضع المحرك الهزاز .
- قم بوضع المحرك الهزاز في مكانه .
- اعد وضع الدعامة المعدنية التي تأمن المحرك الهزاز .
- اعد شد البرغي بطول 2.1 مم الذي يأمن المحرك الهزاز .
الخطوة الرابعة و الثلاثين : اعادة وضع كابلات التجميع السفلية .
- استخدم إصبعك للضغط برفق على كابل التجميع السفلي واحكام وضعه فوق المحرك الهزاز .
- اعد شد البرغيان اللذان يأمنان كابلات التجميع السفلية .
- برغي بطول 1 مم, موضح باللون الأحمر
- برغيان بطول 1.3 مم, موضح باللون الأصفر
الخطوة الخامسة و الثلاثين : اعادة وضع غطاء المحرك الهزاز .
- اولا استخدم إصبعك أو أداة الرفع للضغط على موصلات كابلات التجميع السفلية وتوصيلها بمقابسها .
- ضع غطاء محرك الهزاز في مكانه وقم بمحاذاته باستخدام فتحات البراغي الخاصة به, تأكد من أن الحافة السفلية للغطاء تثبت بشكل صحيح على الإطار.
- اعد شد البراغي الثلاثة التي تثبت غطاء المحرك الهزاز .
- برغي بطول 2.9 مم, موضح باللون الأحمر
- برغي بطول 2.4 مم, موضح باللون الأصفر
- برغي بطول 1.3 مم, موضح باللون البرتقالي
الخطوة السادسة و الثلاثين : اعادة توصيل كابل التجميع السفلي .
- استخدم إصبعك أو أداة الرفع للضغط على موصل كابل التجميع وتوصيله بمقبسه باللوحة الأم .
الخطوة السابعة و الثلاثين : اعادة وضع الزجاج الخلفي .
- قم بتثبيت الزجاج الخلفي على طول الحافة اليمنى لجهاز iPhone الخاص بك.
- استخدم إصبعك أو الطرف المسطح لأداة الفك للضغط على موصل الزجاج الخلفي وتوصيله بمقبسه باللوحة الأم .
الخطوة الثامنة و الثلاثين : اعادة توصيل كابل البطارية .
- استخدم إصبعك أو أداة الرفع للضغط على موصل البطارية وتوصيله بمقبسه باللوحة الأم .
- هذه فرصة جيدة لاختبار عملية الإصلاح قبل إغلاق جهاز الآيفون نهائياً. شغّل الجهاز وتأكد من أنه يعمل كما هو متوقع. ثم أطفئه وتابع عملية إعادة التجميع.
- إذا لم يتم تشغيل جهاز iPhone الخاص بك، فقم بتوصيله بمصدر طاقة وحاول مرة أخرى.
الخطوة التاسعة و الثلاثين : اعادة وضع اغطية الكابلات .
- قم بمحاذاة غطاء موصل الزجاج الخلفي مع فتحات البراغي الخاصة به وضعه في مكانه.
- بأٍستحدام مفك براغي ثلاثي الرؤوس اعد شد البراغي ال4 التي تثبت غطاء الكابلات .
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغيان بطول 1 مم, موضح باللون البرتقالي
الخطوة الأربعين : اعادة وضع اغطية الكابلات .
- قم بمحاذاة غطاء موصل البطارية مع فتحات البراغي الخاصة به وضعه في مكانه.
- بأٍستحدام مفك براغي ثلاثي الرؤوس اعد شد البراغي ال3 التي تثبت غطاء الكابلات .
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغي بطول 1 مم, موضح باللون البرتقالي
الخطوة الحادية و الأربعين : اعادة وضع اغطية الكابلات .
- قم بمحاذاة غطاء موصل البطارية مع فتحات البراغي الخاصة به وضعه في مكانه.
- بأٍستحدام مفك براغي ثلاثي الرؤوس اعد شد البراغي ال3 التي تثبت غطاء الكابلات .
- برغيان بطول 1.3 مم, موضح باللون الأحمر
- برغي بطول 1 مم, موضح باللون البرتقالي
الخطوة الثانية و الأربعين : ازالة غلاف الاصق .
- استخدم أصابعك أو أداة فك لإزالة جميع البطانات المحيطة، مما يكشف عن المادة اللاصقة.
- أثناء إزالة البطانات، تأكد من عدم ملامسة أي شيء للمادة اللاصقة المكشوفة.
الخطوة الثالثة و الأربعين : اعادة اغلاق الزجاج الخلفي .
- قم بإنزال الزجاج الخلفي على الإطار، بدءًا من الحافة العلوية.
- اضغط على طول حواف جهاز الآيفون حتى يستقر الزجاج الخلفي بشكل متساوٍ مع الإطار.
- إذا شعرت بمقاومة، فقد يكون أحد مشابك التثبيت المحيطية قد انحنى من مكانه ويتعرض للضغط من الإطار. انظر إلى نقطة المقاومة وقم بتقويم أي مشابك منحنية برفق.
- استخدم أصابعك للضغط بقوة حول محيط جهاز الآيفون.
الخطوة الرابعة و الأربعين و الأخيرة : اعد شد الشاشة
- اعد شد البرغيان الخارجيان بمفك براغي p2
